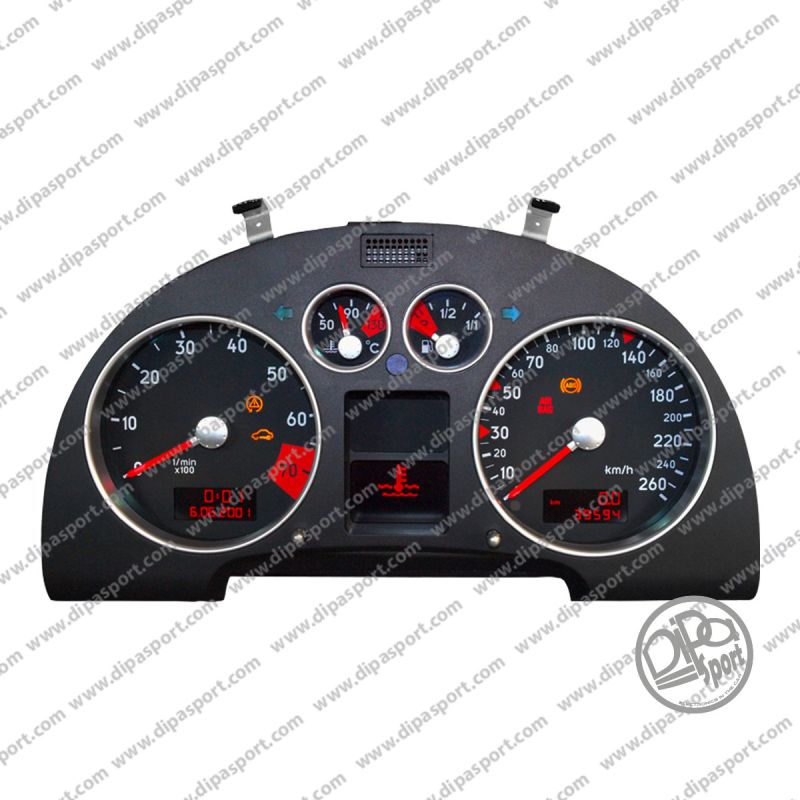

Quadro Strumenti Revisionato Audi TT I
- Codice DiPa:
- DASH012R
- Cod. OEM:
- 8N1920930Q
- Marca:
- DIPA SPORT
- Cod.Cross:
- Condizione:
- Revisionato
Errori e Difetti Tipici
Difetti Tipici:
Accensione / spegnimento parziale o totale del quadro strumenti
Malfunzionamento delle lancette
Non entra in diagnosi / Mancata comunicazione con quadro strumenti
Malfunzionamento display digitale
Malfunzionamanto avviso sonoro / cicalino quadro strumenti
RetroiIluminazione non funzionante o sempre attiva
Applicazioni
AUDI
AUDI TT (8N3)
| Modello | Anno di Produzione | Cilindrata | KW | CV | Cilindri | Alimentazione | Codice Motore |
|---|---|---|---|---|---|---|---|
| TT (8N3) | 1998-10-01 - 2006-06-01 | 1781 cc | 132 KW | 180 CV | 4 Cilindri | Benzina | APP |
| TT (8N3) | 1998-10-01 - 2006-06-01 | 1781 cc | 132 KW | 180 CV | 4 Cilindri | Benzina | AUQ |
| TT (8N3) | 1998-10-01 - 2006-06-01 | 1781 cc | 132 KW | 180 CV | 4 Cilindri | Benzina | AWP |
| TT (8N3) | 1998-10-01 - 2006-06-01 | 1781 cc | 132 KW | 180 CV | 4 Cilindri | Benzina | ATC |
| TT (8N3) | 1998-10-01 - 2006-06-01 | 1781 cc | 132 KW | 180 CV | 4 Cilindri | Benzina | ARY |
| TT (8N3) | 1998-10-01 - 2006-06-01 | 1781 cc | 165 KW | 224 CV | 4 Cilindri | Benzina | APX |
| TT (8N3) | 1998-10-01 - 2006-06-01 | 1781 cc | 165 KW | 224 CV | 4 Cilindri | Benzina | BAM |
| TT (8N3) | 1998-10-01 - 2006-06-01 | 1781 cc | 165 KW | 224 CV | 4 Cilindri | Benzina | BEA |
| TT (8N3) | 1998-10-01 - 2006-06-01 | 1781 cc | 132 KW | 180 CV | 4 Cilindri | Benzina | AJQ |
| TT (8N3) | 1999-09-01 - 2006-06-01 | 1781 cc | 168 KW | 228 CV | 4 Cilindri | Benzina | BEA |
| TT (8N3) | 1999-09-01 - 2006-06-01 | 1781 cc | 168 KW | 228 CV | 4 Cilindri | Benzina | AMU |
| TT (8N3) | 2002-09-01 - 2006-06-01 | 1781 cc | 110 KW | 150 CV | 4 Cilindri | Benzina | AUM |
| TT (8N3) | 2003-07-01 - 2006-06-01 | 3189 cc | 184 KW | 250 CV | 6 Cilindri | Benzina | BHE |
| TT (8N3) | 2005-03-01 - 2006-06-01 | 1781 cc | 180 KW | 245 CV | 4 Cilindri | Benzina | BFV |
| TT (8N3) | 2005-09-01 - 2006-06-01 | 1781 cc | 140 KW | 190 CV | 4 Cilindri | Benzina | BVR |
| TT (8N3) | 2005-09-01 - 2006-06-01 | 1781 cc | 120 KW | 163 CV | 4 Cilindri | Benzina | BVP |
AUDI TT Roadster (8N9)
| Modello | Anno di Produzione | Cilindrata | KW | CV | Cilindri | Alimentazione | Codice Motore |
|---|---|---|---|---|---|---|---|
| TT Roadster (8N9) | 1999-10-01 - 2002-08-01 | 1781 cc | 134 KW | 182 CV | 4 Cilindri | Benzina | AWP |
| TT Roadster (8N9) | 1999-10-01 - 2006-06-01 | 1781 cc | 165 KW | 224 CV | 4 Cilindri | Benzina | APX |
| TT Roadster (8N9) | 1999-10-01 - 2006-06-01 | 1781 cc | 165 KW | 224 CV | 4 Cilindri | Benzina | BEA |
| TT Roadster (8N9) | 1999-10-01 - 2006-06-01 | 1781 cc | 165 KW | 224 CV | 4 Cilindri | Benzina | BAM |
| TT Roadster (8N9) | 1999-10-01 - 2006-06-01 | 1781 cc | 132 KW | 180 CV | 4 Cilindri | Benzina | ATC |
| TT Roadster (8N9) | 1999-10-01 - 2006-06-01 | 1781 cc | 132 KW | 180 CV | 4 Cilindri | Benzina | AUQ |
| TT Roadster (8N9) | 1999-10-01 - 2006-06-01 | 1781 cc | 132 KW | 180 CV | 4 Cilindri | Benzina | APP |
| TT Roadster (8N9) | 1999-10-01 - 2006-06-01 | 1781 cc | 132 KW | 180 CV | 4 Cilindri | Benzina | AJQ |
| TT Roadster (8N9) | 2000-02-01 - 2006-06-01 | 1781 cc | 132 KW | 180 CV | 4 Cilindri | Benzina | AUQ |
| TT Roadster (8N9) | 2000-02-01 - 2006-06-01 | 1781 cc | 132 KW | 180 CV | 4 Cilindri | Benzina | ARY |
| TT Roadster (8N9) | 2000-02-01 - 2006-06-01 | 1781 cc | 132 KW | 180 CV | 4 Cilindri | Benzina | AJQ |
| TT Roadster (8N9) | 2000-09-01 - 2006-06-01 | 1781 cc | 168 KW | 228 CV | 4 Cilindri | Benzina | AMU |
| TT Roadster (8N9) | 2000-09-01 - 2006-06-01 | 1781 cc | 168 KW | 228 CV | 4 Cilindri | Benzina | BEA |
| TT Roadster (8N9) | 2001-01-01 - 2006-06-01 | 1781 cc | 110 KW | 150 CV | 4 Cilindri | Benzina | AUM |
| TT Roadster (8N9) | 2003-07-01 - 2006-06-01 | 3189 cc | 184 KW | 250 CV | 6 Cilindri | Benzina | BHE |
| TT Roadster (8N9) | 2005-09-01 - 2006-06-01 | 1781 cc | 140 KW | 190 CV | 4 Cilindri | Benzina | BVR |
| TT Roadster (8N9) | 2005-09-01 - 2006-06-01 | 1781 cc | 120 KW | 163 CV | 4 Cilindri | Benzina | BVP |
Info Tecniche
Il quadro strumenti con codice OE 8N1920930Q è un componente elettronico installato sulla prima generazione di Audi TT (serie 8N), prodotta dal 1998 al 2006. Si tratta di un modulo combinato che integra strumenti analogici e digitali, incluso un display LCD centrale per l’indicazione dei dati di bordo (FIS – Fahrerinformationssystem). Il quadro è responsabile della visualizzazione delle principali informazioni di marcia, diagnostica e funzionalità ausiliarie.
Caratteristiche tecniche
Il quadro strumenti 8N1920930Q è stato prodotto da Magneti Marelli e si presenta con struttura a doppio strumento circolare (tachimetro e contagiri) e due indicatori analogici più piccoli (carburante e temperatura). Al centro è posizionato un display LCD monocromatico multifunzione.
Tipologia: quadro strumenti analogico-digitale
Display: centrale LCD a cristalli liquidi
Comunicazione: rete CAN-BUS
Alimentazione: 12 V
Connessioni: posteriore con connettori specifici a innesto
Compatibilità software: codifica disponibile tramite diagnosi OBD/VAG-COM
Funzionalità incluse: tachimetro, contagiri, livello carburante, temperatura liquido, orologio, contachilometri, indicazioni FIS
Il quadro è compatibile con versioni sia a trazione anteriore che Quattro, dotate di computer di bordo.
DIPA può intervenire per revisionare questi ricambi grazie alla sua esperienza e competenza.
Funzionalità
Il quadro strumenti OE 8N1920930Q svolge tutte le principali funzioni di monitoraggio e controllo dei parametri del veicolo, tra cui:
- Visualizzazione velocità e giri motore
- Indicazione livello carburante e temperatura liquido
- Contachilometri totale e parziale
- Display centrale per indicazioni FIS (messaggi di errore, autonomia, consumo, ora, temperatura esterna)
- Visualizzazione delle spie di allarme e sistema diagnostico (airbag, ABS, freni, olio motore, batteria)
- Emissione di segnali acustici di avvertimento
Il corretto funzionamento del modulo è fondamentale per la sicurezza di guida e per la comunicazione delle anomalie di sistema.
Marca e modello su cui il pezzo è montato
Audi
- TT
- TT Roadster
DIPA consiglia di verificare sempre la compatibilità in base al codice motore specifico e al numero di telaio.
Difetti e cause
- Accensione / spegnimento parziale o totale del quadro strumenti
- Malfunzionamento delle lancette
- Non entra in diagnosi / Mancata comunicazione con quadro strumenti
- Malfunzionamento display digitale
- Malfunzionamanto avviso sonoro / cicalino quadro strumenti
- RetroiIluminazione non funzionante o sempre attiva
Eventuali codici DTC associati
Guasti al quadro strumenti possono generare errori rilevabili tramite diagnosi, tra cui:
- U0155 – perdita comunicazione con il modulo quadro strumenti
- B2000 / B2010 – errore generico del modulo cluster
- 00003 - Centralina quadro strumenti (No signal/Communication)
Conclusioni finali
Il quadro strumenti OE 8N1920930Q è un componente fondamentale dell’Audi TT di prima generazione, e integra molte delle funzionalità diagnostiche e di guida. A causa dell’età del veicolo, è comune riscontrare difetti su display, lancette o allarmi acustici.
DIPA offre ai clienti una linea aperta con i suoi tecnici anche durante le fasi di montaggio. Siamo in grado di revisionare questi componenti riportandoli alla piena funzionalità, con un risparmio sui costi di sostituzione e un beneficio per l’ambiente grazie all’economia circolare.
