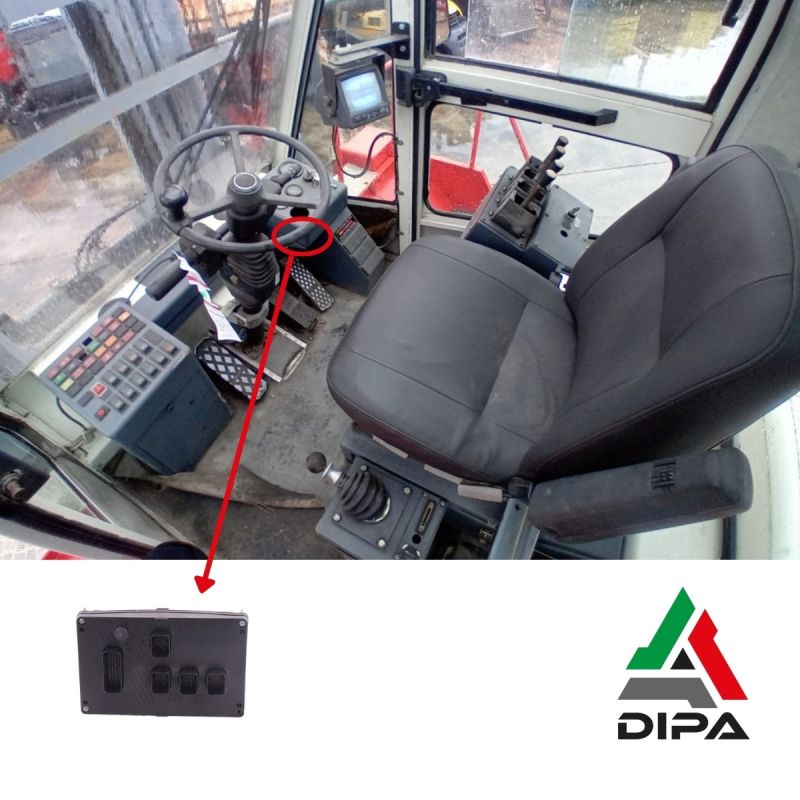

Centralina CCU Elevatori Movimentazione Pesante CVS

Difetti Tipici:
Non comanda l'aria condizionata

La centralina CANMI50E622831 è un apparecchio ideale per svariati ambiti di applicazione, dall’automotive ai dispositivi di movimentazione container e, in generale,  in tutti quei contesti in cui si richiedono unità di controllo estremamente potenti, affidabili e capaci di rispondere anche ai bisogni non prevedibili nell'immediato. Grazie alla sua modularità può svolgere un doppio ruolo, sia da master che da slave. Questo permette di creare una rete estesa per gestire al meglio tutti i contesti d'uso e le applicazioni.

Caratteristiche tecniche

Modello: CCU24/30

Tensione nominale: 12 e 24 VDC

Tensione di alimentazione: 9-36 VDC

Consumo: 210mA senza carico; 45A a carico

Microcontrollore: Freescale MC9S12XDP512: RAM 32Kb, Flash EEprom 512Kb, Eeprom

4Kb

Temperatura di esercizio: -45° / +85°

Ingressi

N° 24 analogico/digitali configurabili attraverso software come:

• Ingresso positivo/negativo digitali 5-32V
• Ingresso analogico/digitale 0-5V
• Ingresso positivo/digitale con generatore di corrente 2 o 16 mA (indicato per sensori resistivi)

Di cui:

N° 8 ingressi 0-5Vdc configurabili pull-up/down di cui 4 configurabili come 4-20mA, configurabili come ingressi in frequenza

N° 1 ingresso emergenza (disattiva le uscite)

Uscite

N° 30 uscite smart power:

• N° 16 uscite configurabili a PWM di cui 8 con feedback di corrente sotto relè di watchdog
• N° 14 uscite ON/OFF di cui 8 a 10A.
• N° 1 uscita 5 VDC per alimentazione esterna potenziometri
• N° 3 uscite fisse 24 VDC a 500mA (per alimentazione sensori)
• N° 2 uscite digitale/analogico 0-5V 20 mA

Comunicazione

• N° 3 Linee CAN-BUS SAEJ1939
• N° 1 linea RS232 (opzionale)

Dispositivi

• N° 1 accelerometro a 2 assi da 1.2 g
• N° 1 calendario interno (Real Time Clock) 512Kb
• N° 1 F-Ram per blackbox da 256Kbit
• Alimentazione diretta per salvataggio dati
• Separazione 5V esterni
• Selettore a 16 posizioni per uso interno (Indirizzamento slave)

Protezione: IP67

Materiale: PE66

Connettori

• N° 4 Ampseal 14 poli
• N° 1 Ampseal 35 poli

Applicazioni

• Automotive, veicoli industriali, mezzi agricoli, mezzi da lavoro e dispositivi movimentazione container.

Difetti tipici

• Non comanda l’inserimento dell’aria condizionata

Conclusioni

La centralina CANMI50E622831 rappresenta la soluzione ideale in svariati ambiti, dall’automotive ai dispositivi di movimentazione container. Trova il suo spazio in contesti dove è richiesta potenza, affidabilità e versatilità.
