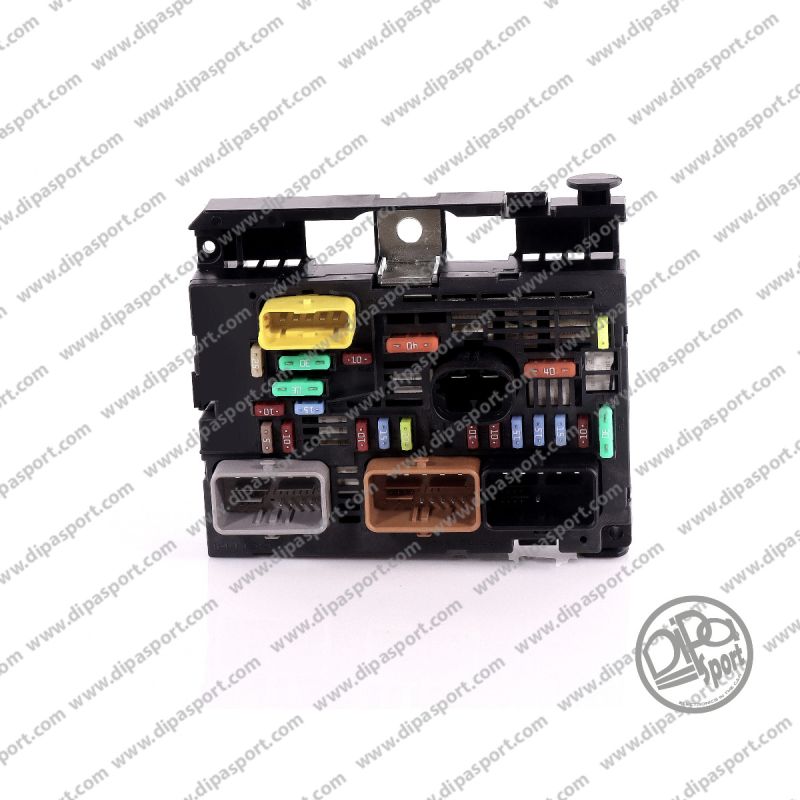

Modulo Bsm Originale Berlingo Partner
- Codice DiPa:
- BODYBSM029N
- Cod. OEM:
- 9807028780
- Marca:
- ORIGINALE
- Cod.Cross:
- Condizione:
- Nuovo
Avvertenze
Errori e Difetti Tipici
Difetti Tipici:
Malfunzionamento ventilazione interna
Malfunzionamento motorino pompa lavavetri
Malfunzioinamento motorino avviamento
Malfunzionamento tergicristalli anteriori o posteriori (alta - bassa velocità)
Avviamento impossibile o spegnimento del veicolo
Malfunzionamento luci ( posizione - diurne - anabbaglianti - abbaglianti - stop - targa - retromarcia )
Malfunzionamento pompa carburante
Non entra in diagnosi / Mancata comunicazione con centralina body
Presenza in diagnosi di questi 3 codici errori P1135/P0243/P1107 contemporaneamente
Codici Errore:
0015 - Difetto assenza di comunicazione con il calcolatore di controllo motorizzato
1451 - Riscaldamento aria aspirata
9B8 - Scatola di servitù motore, guasto relè latch
A4A1 - Guasto illuminazione interna
F5FF - Guasto di reinizializzazione imprevisto proveniente dal BSI
F994 - Comando circuito compressore climatizzatore
F99C - Comando circuito compressore climatizzatore
P1607 - Comunicazione rete can
P1694 - Mancato comando motorino avviamento
Applicazioni
CITROËN
CITROËN BERLINGO Cassone/Limousine spaziosa (B9)
| Modello | Anno di Produzione | Cilindrata | KW | CV | Cilindri | Alimentazione | Codice Motore |
|---|---|---|---|---|---|---|---|
| BERLINGO Cassone/Limousine spaziosa (B9) | 2008-04-01 - | 1560 cc | 66 KW | 90 CV | 4 Cilindri | Diesel | 9HS (DV6TED4BU) |
| BERLINGO Cassone/Limousine spaziosa (B9) | 2008-04-01 - | 1560 cc | 66 KW | 90 CV | 4 Cilindri | Diesel | 9HX (DV6AUTED4) |
| BERLINGO Cassone/Limousine spaziosa (B9) | 2010-07-01 - | 1560 cc | 55 KW | 75 CV | 4 Cilindri | Diesel | 9HN (DV6ETED) |
| BERLINGO Cassone/Limousine spaziosa (B9) | 2010-07-01 - | 1560 cc | 55 KW | 75 CV | 4 Cilindri | Diesel | BHW (DV6FE) |
| BERLINGO Cassone/Limousine spaziosa (B9) | 2010-07-01 - | 1598 cc | 72 KW | 98 CV | 4 Cilindri | Benzina | 5FK (EP6CB) |
| BERLINGO Cassone/Limousine spaziosa (B9) | 2013-01-01 - | cc | 49 KW | 67 CV | Cilindri | Elettrico | Y4F1 |
| BERLINGO Cassone/Limousine spaziosa (B9) | 2014-12-01 - | 1560 cc | 73 KW | 99 CV | 4 Cilindri | Diesel | BHY (DV6FD) |
| BERLINGO Cassone/Limousine spaziosa (B9) | 2014-12-01 - | 1560 cc | 88 KW | 120 CV | 4 Cilindri | Diesel | BHZ (DV6FC) |
CITROËN BERLINGO MULTISPACE (B9)
| Modello | Anno di Produzione | Cilindrata | KW | CV | Cilindri | Alimentazione | Codice Motore |
|---|---|---|---|---|---|---|---|
| BERLINGO MULTISPACE (B9) | 2008-04-01 - | 1560 cc | 55 KW | 75 CV | 4 Cilindri | Diesel | BHW (DV6FE) |
| BERLINGO MULTISPACE (B9) | 2008-04-01 - | 1560 cc | 55 KW | 75 CV | 4 Cilindri | Diesel | 9HN (DV6ETED) |
| BERLINGO MULTISPACE (B9) | 2008-04-01 - | 1560 cc | 66 KW | 90 CV | 4 Cilindri | Diesel | 9HV (DV6TED4B) |
| BERLINGO MULTISPACE (B9) | 2008-04-01 - | 1560 cc | 66 KW | 90 CV | 4 Cilindri | Diesel | 9HX (DV6ATED4) |
| BERLINGO MULTISPACE (B9) | 2009-11-01 - | 1598 cc | 88 KW | 120 CV | 4 Cilindri | Benzina | 5FS (EP6C) |
| BERLINGO MULTISPACE (B9) | 2010-07-01 - | 1598 cc | 72 KW | 98 CV | 4 Cilindri | Benzina | 5FK (EP6CB) |
| BERLINGO MULTISPACE (B9) | 2014-12-01 - | 1560 cc | 73 KW | 99 CV | 4 Cilindri | Diesel | BHY (DV6FD) |
| BERLINGO MULTISPACE (B9) | 2014-12-01 - | 1560 cc | 88 KW | 120 CV | 4 Cilindri | Diesel | BHZ (DV6FC) |
CITROËN BERLINGO Pianale piatto/Telaio (B9)
| Modello | Anno di Produzione | Cilindrata | KW | CV | Cilindri | Alimentazione | Codice Motore |
|---|---|---|---|---|---|---|---|
| BERLINGO Pianale piatto/Telaio (B9) | 2008-04-01 - | 1560 cc | 66 KW | 90 CV | 4 Cilindri | Diesel | 9HX (DV6ATED4) |
| BERLINGO Pianale piatto/Telaio (B9) | 2014-12-01 - | 1560 cc | 73 KW | 99 CV | 4 Cilindri | Diesel | BHY (DV6FD) |
CITROËN JUMPY (VF7)
| Modello | Anno di Produzione | Cilindrata | KW | CV | Cilindri | Alimentazione | Codice Motore |
|---|---|---|---|---|---|---|---|
| JUMPY (VF7) | 2007-01-01 - 2016-03-01 | 1997 cc | 100 KW | 136 CV | 4 Cilindri | Diesel | RHR (DW10BTED4) |
| JUMPY (VF7) | 2007-01-01 - 2016-03-01 | 1997 cc | 88 KW | 120 CV | 4 Cilindri | Diesel | RHK (DW10UTED4) |
| JUMPY (VF7) | 2007-01-01 - 2016-03-01 | 1560 cc | 66 KW | 90 CV | 4 Cilindri | Diesel | 9HU (DV6UTED4) |
| JUMPY (VF7) | 2007-01-01 - 2016-03-01 | 1997 cc | 103 KW | 140 CV | 4 Cilindri | Benzina | RFH (EW10A) |
| JUMPY (VF7) | 2007-01-01 - 2016-03-01 | 1997 cc | 103 KW | 140 CV | 4 Cilindri | Benzina | RFJ (EW10A) |
| JUMPY (VF7) | 2011-07-01 - 2016-03-01 | 1997 cc | 94 KW | 128 CV | 4 Cilindri | Diesel | AHZ (DW10CD) |
CITROËN JUMPY Furgonato
| Modello | Anno di Produzione | Cilindrata | KW | CV | Cilindri | Alimentazione | Codice Motore |
|---|---|---|---|---|---|---|---|
| JUMPY Furgonato | 2007-01-01 - 2016-03-01 | 1997 cc | 100 KW | 136 CV | 4 Cilindri | Diesel | RHR (DW10BTED4) |
| JUMPY Furgonato | 2007-01-01 - 2016-03-01 | 1997 cc | 103 KW | 140 CV | 4 Cilindri | Benzina | RFH (EW10A) |
| JUMPY Furgonato | 2007-01-01 - 2016-03-01 | 1560 cc | 66 KW | 90 CV | 4 Cilindri | Diesel | 9HU (DV6UTED4) |
| JUMPY Furgonato | 2007-01-01 - 2016-03-01 | 1997 cc | 88 KW | 120 CV | 4 Cilindri | Diesel | RHK (DW10UTED4) |
| JUMPY Furgonato | 2010-07-01 - 2016-03-01 | 1997 cc | 120 KW | 163 CV | 4 Cilindri | Diesel | RHH (DW10CTED4) |
| JUMPY Furgonato | 2011-07-01 - 2016-03-01 | 1997 cc | 94 KW | 128 CV | 4 Cilindri | Diesel | AHZ (DW10CD) |
PEUGEOT
PEUGEOT PARTNER Cassone/Limousine spaziosa
| Modello | Anno di Produzione | Cilindrata | KW | CV | Cilindri | Alimentazione | Codice Motore |
|---|---|---|---|---|---|---|---|
| PARTNER Cassone/Limousine spaziosa | 2008-04-01 - | 1560 cc | 66 KW | 90 CV | 4 Cilindri | Diesel | 9HX (DV6AUTED4) |
| PARTNER Cassone/Limousine spaziosa | 2008-04-01 - | 1560 cc | 66 KW | 90 CV | 4 Cilindri | Diesel | 9HS (DV6TED4BU) |
| PARTNER Cassone/Limousine spaziosa | 2010-04-01 - | 1560 cc | 68 KW | 92 CV | 4 Cilindri | Diesel | 9HX (DV6ATED4) |
| PARTNER Cassone/Limousine spaziosa | 2010-11-01 - | 1598 cc | 72 KW | 98 CV | 4 Cilindri | Benzina | 5FK (EP6CB) |
| PARTNER Cassone/Limousine spaziosa | 2011-07-01 - | 1560 cc | 55 KW | 75 CV | 4 Cilindri | Diesel | 9HK (DV6ETEDM) |
| PARTNER Cassone/Limousine spaziosa | 2011-07-01 - | 1560 cc | 55 KW | 75 CV | 4 Cilindri | Diesel | BHW (DV6FE) |
| PARTNER Cassone/Limousine spaziosa | 2011-07-01 - | 1560 cc | 55 KW | 75 CV | 4 Cilindri | Diesel | 9HN (DV6ETED) |
| PARTNER Cassone/Limousine spaziosa | 2011-12-01 - | 1560 cc | 66 KW | 90 CV | 4 Cilindri | Diesel | 9HF (DV6DTED) |
| PARTNER Cassone/Limousine spaziosa | 2013-03-01 - | 1560 cc | 84 KW | 114 CV | 4 Cilindri | Diesel | 9HL (DV6C) |
| PARTNER Cassone/Limousine spaziosa | 2015-04-01 - | 1560 cc | 88 KW | 120 CV | 4 Cilindri | Diesel | BHZ (DV6FC) |
| PARTNER Cassone/Limousine spaziosa | 2015-04-01 - | 1560 cc | 73 KW | 100 CV | 4 Cilindri | Diesel | BHY (DV6FD) |
PEUGEOT PARTNER Pianale piatto/Telaio
| Modello | Anno di Produzione | Cilindrata | KW | CV | Cilindri | Alimentazione | Codice Motore |
|---|---|---|---|---|---|---|---|
| PARTNER Pianale piatto/Telaio | 2013-03-01 - | 1560 cc | 66 KW | 90 CV | 4 Cilindri | Diesel | 9HF (DV6DTED) |
PEUGEOT PARTNER TEPEE
| Modello | Anno di Produzione | Cilindrata | KW | CV | Cilindri | Alimentazione | Codice Motore |
|---|---|---|---|---|---|---|---|
| PARTNER TEPEE | 2008-06-01 - 2018-12-01 | 1560 cc | 55 KW | 75 CV | 4 Cilindri | Diesel | 9HK (DV6ETEDM) |
| PARTNER TEPEE | 2008-06-01 - 2018-12-01 | 1560 cc | 55 KW | 75 CV | 4 Cilindri | Diesel | BHW (DV6FE) |
| PARTNER TEPEE | 2008-06-01 - 2018-12-01 | 1560 cc | 55 KW | 75 CV | 4 Cilindri | Diesel | 9HN (DV6ETED) |
| PARTNER TEPEE | 2010-04-01 - | 1560 cc | 68 KW | 92 CV | 4 Cilindri | Diesel | 9HJ (DV6DTEDM) |
| PARTNER TEPEE | 2010-04-01 - | 1560 cc | 68 KW | 92 CV | 4 Cilindri | Diesel | 9HP (DV6DTED) |
| PARTNER TEPEE | 2010-08-01 - | 1560 cc | 82 KW | 112 CV | 4 Cilindri | Diesel | 9HL (DV6C) |
| PARTNER TEPEE | 2014-12-01 - | 1560 cc | 88 KW | 120 CV | 4 Cilindri | Diesel | BHZ (DV6FC) |
| PARTNER TEPEE | 2014-12-01 - | 1560 cc | 73 KW | 100 CV | 4 Cilindri | Diesel | BHY (DV6FD) |
Info Tecniche
Il modulo BSM (Boîtier de Servitude Moteur) rappresenta una centralina elettrica multifunzione. Integra circuiti stampati, fusibili, relè e connessioni per la gestione automatica dell’alimentazione elettrica dei principali dispositivi.
Specifiche principali:
- Codice originale: 9807028780
- Tipo: centralina fusibili/relè
- Fusibili supportati: lama standard da 10 A a 40 A
- Relè integrati: gestione ventole, pompe, luci, tergicristalli, accensione
- Connessioni: multiconnettore per linea CAN e cablaggi motore
- Struttura: corpo in ABS, con circuito stampato su doppio strato e protezioni interne
Il modulo è progettato per resistere a vibrazioni, sbalzi termici e umidità, con gradi di protezione specifici per l’ambiente del vano motore.
Funzionalità del modulo BSM nei veicoli PSA
Il modulo BSM 9807028780 è responsabile del controllo e della protezione dei principali circuiti elettrici. Opera come hub centrale per la distribuzione della corrente in partenza dalla batteria e comunica con la centralina motore e il body computer.
Principali funzioni:
- Distribuzione della corrente a ventole, fari, tergicristalli, compressore clima e pompe
- Attivazione e disattivazione automatica tramite relè controllati elettronicamente
- Gestione del relè pompa carburante, relè ventole e accensione quadro
- Comunicazione con ECU e BSI tramite rete CAN-BUS
- Protezione da cortocircuiti, sovraccarichi e tensioni anomale
Il corretto funzionamento del modulo BSM è indispensabile per l’avviamento del veicolo e per la gestione di gran parte dei dispositivi elettrici.
DIPA può intervenire per revisionare questi moduli grazie alla sua esperienza e competenza.
Applicazioni veicoli
Citroën
- Berlingo (Cassone, Multispace, Pianale piatto)
- Jumpy
Peugeot
- Partner (Cassone, pianale piatto, Tepee)
DIPA consiglia di verificare sempre la compatibilità del ricambio prima dell’acquisto.
Difetti Tipici
Malfunzionamento ventilazione interna.
Malfunzionamento motorino pompa lavavetri.
Malfunzionamento motorino avviamento.
Malfunzionamento tergicristalli anteriori o posteriori (alta - bassa velocità).
Avviamento impossibile o spegnimento del veicolo.
Malfunzionamento luci ( posizione - diurne - anabbaglianti - abbaglianti - stop - targa - retromarcia).
Malfunzionamento pompa carburante.
Non entra in diagnosi / Mancata comunicazione con centralina body.
Presenza in diagnosi di questi 3 codici errori P1135/P0243/P1107 contemporaneamente.
Codici errore
0015 - Difetto assenza di comunicazione con il calcolatore di controllo motorizzato
1451 - Riscaldamento aria aspirata
9B8 - Scatola di servitù motore, guasto relè latch
A4A1 - Guasto illuminazione interna
F5FF - Guasto di reinizializzazione imprevisto proveniente dal BSI
F994 - Comando circuito compressore climatizzatore
F99C - Comando circuito compressore climatizzatore
P1607 - Comunicazione rete can
P1694 - Mancato comando motorino avviamento
Conclusioni
Il modulo BSM OE 9807028780 rappresenta il cuore della gestione elettrica per veicoli come Citroën Berlingo e Peugeot Partner. In caso di sintomi legati ad avviamento, fari, ventole o tergicristalli, è importante valutare lo stato del modulo e procedere alla sostituzione in presenza di difetti interni o danni da umidità.
DIPA supporta i clienti durante tutta la fase del rapporto, dall’ordine all’assistenza post vendita. Può intervenire per revisionare questi componenti e riportarli alla piena funzionalità, con un risparmio sui costi di sostituzione e un beneficio per l’ambiente grazie all’economia circolare. Chiedi anche la disponibilità di componenti nuovi o già revisionati pronti a magazzino per sostituzioni rapide e fermi vetture ridotti.
