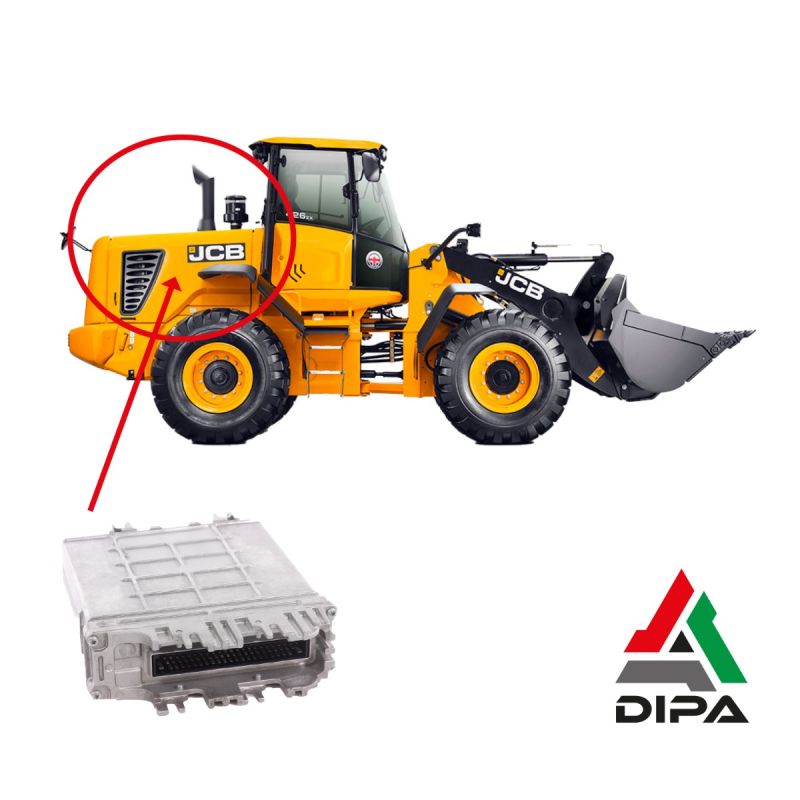

Centralina Trasmissione Pala Gommata Jcb 426 XC

Codice DiPa:
CMB147ER
Cod. OEM:
0260001034
Marca:
BOSCH
Condizione:
Revisionato
Revisione Unità Di Comando Trasmissione Automatica Powershift 4 Rapporti
Per visualizzare disponibilità e prezzi fai il login o registrati
Sei un privato? Scopri come possiamo aiutarti
Dettagli

La centralina elettronica ZF6009365005 (Transmission Control Unit) gestisce le trasmissioni powershift ZF 4WG/6WG su macchine off-highway, come pale gommate e dumper JCB. Controlla innesto frizioni, convertitore di coppia, elettrovalvole idrauliche e strategie di cambiata manuale/automatica. Realizzata con elettronica Bosch EST-37/37A, supporta diagnostica e memorizzazione guasti. DIPA fornisce TCU nuove e revisionate “on demand”, ripristinando piena funzionalità, sicurezza e risparmio economico, contribuendo all’economia circolare.

Errori e Difetti Tipici

Difetti Tipici:
Il cambio non riesce ad innestare le marce
Il veicolo si avvia, ma non si muove

Info Tecniche

La ZF6009365005 è una centralina elettronica di trasmissione (Transmission Control Unit) per cambi powershift ZF della serie 4WG/6WG destinati a macchine off-highway (pale gommate, dumper articolati, movimentazione industriale). In ambito JCB, questa TCU governa la logica di innesto frizioni, la gestione del convertitore di coppia (lock-up dove presente), la pressione modulata delle elettrovalvole e le strategie di cambiata in modalità manuale/automatica. La fornitura è tipicamente a marchio ZF con hardware prodotto da Bosch (famiglia EST-37/EST-37A su unità affini).

Caratteristiche tecniche

  • Tipologia: TCU per trasmissioni ZF powershift 4WG / 6WG.
  • Elettrica: alimentazione 24 V tipica macchine off-highway; interfacce I/O per sensori velocità, selettore marce, pressostati/trasduttori e uscite power stage per elettrovalvole idrauliche.
  • Costruttore elettronica: Bosch
  • Applicazione tipica: trasmissioni ZF 4WG-190/210 e ZF 6WG-160 con gestione automatica “Smoothshift”.

DIPA può intervenire per revisionare questi moduli grazie alla sua esperienza e competenza.

Funzionalità

  • Gestione frizioni e modulazione pressioni per ogni marcia (elettrovalvole proporzionali/on-off).
  • Strategie di cambiata manuale/automatica in base a carico, regime motore e velocità veicolo.
  • Controllo lock-up del convertitore (se previsto) per ridurre slittamenti e consumi.
  • Sicurezze: logiche di interlock su folle, freno, giri motore; riduzione coppia in cambiata.
  • Diagnostica: monitoraggio sensori/attuatori, storicizzazione guasti, modalità recovery.

Applicazioni modelli

  • JCB pale gommate Serie 436/456
  • JCB dumper Serie 714/718

Difetti tipici

  • Il cambio non riesce ad innestare le marce.
  • Il veicolo si avvia, ma non si muove.

La ZF6009365005 è una TCU di famiglia ZF/Bosch ampiamente diffusa sulle trasmissioni 4WG/6WG in macchine JCB e affini.
