Idraulica Cambio Quickshift Clio Modus

Codice DiPa:
CMB230R
Cod. OEM:
7701070844
Marca:
DIPA SPORT
Condizione:
Revisionato
Idraulica Cambio
Per visualizzare disponibilità e prezzi fai il login o registrati
Sei un privato? Scopri come possiamo aiutarti
Applicazioni
RENAULT
RENAULT CLIO III (BR0/1, CR0/1)
Modello Anno di Produzione Cilindrata KW CV Cilindri Alimentazione Codice Motore
CLIO III (BR0/1, CR0/1) 2005-05-01 - 2010-07-01 1461 cc 48 KW 65 CV 4 Cilindri Diesel K9K 752
CLIO III (BR0/1, CR0/1) 2005-06-01 - 2007-10-01 1598 cc 65 KW 88 CV 4 Cilindri Benzina K4M 804
CLIO III (BR0/1, CR0/1) 2005-06-01 - 2012-12-01 1461 cc 47 KW 64 CV 4 Cilindri Diesel K9K 752
CLIO III (BR0/1, CR0/1) 2005-06-01 - 2012-12-01 1461 cc 76 KW 103 CV 4 Cilindri Diesel K9K 772
CLIO III (BR0/1, CR0/1) 2005-06-01 - 2012-12-01 1461 cc 63 KW 86 CV 4 Cilindri Diesel K9K 766
CLIO III (BR0/1, CR0/1) 2005-06-01 - 2012-12-01 1461 cc 50 KW 68 CV 4 Cilindri Diesel K9K 714
CLIO III (BR0/1, CR0/1) 2005-06-01 - 2012-12-01 1461 cc 50 KW 68 CV 4 Cilindri Diesel K9K 768
CLIO III (BR0/1, CR0/1) 2005-06-01 - 2014-12-01 1461 cc 78 KW 106 CV 4 Cilindri Diesel K9K 764
CLIO III (BR0/1, CR0/1) 2005-06-01 - 2014-12-01 1598 cc 82 KW 112 CV 4 Cilindri Benzina K4M 801
CLIO III (BR0/1, CR0/1) 2005-06-01 - 2014-12-01 1598 cc 82 KW 112 CV 4 Cilindri Benzina K4M 800
CLIO III (BR0/1, CR0/1) 2005-06-01 - 2014-12-01 1149 cc 48 KW 65 CV 4 Cilindri Benzina D4F 740
CLIO III (BR0/1, CR0/1) 2005-06-01 - 2014-12-01 1149 cc 58 KW 78 CV 4 Cilindri Benzina D4F 764
CLIO III (BR0/1, CR0/1) 2005-06-01 - 2014-12-01 1149 cc 55 KW 75 CV 4 Cilindri Benzina D4F 706
CLIO III (BR0/1, CR0/1) 2005-06-01 - 2014-12-01 1149 cc 55 KW 75 CV 4 Cilindri Benzina D4F 764
CLIO III (BR0/1, CR0/1) 2005-06-01 - 2014-12-01 1149 cc 55 KW 75 CV 4 Cilindri Benzina D4F 740
CLIO III (BR0/1, CR0/1) 2005-10-01 - 2012-12-01 1149 cc 57 KW 78 CV 4 Cilindri Benzina D4F 764
CLIO III (BR0/1, CR0/1) 2006-06-01 - 2010-08-01 1149 cc 43 KW 58 CV 4 Cilindri Benzina D4F 764
CLIO III (BR0/1, CR0/1) 2007-05-01 - 2014-12-01 1149 cc 74 KW 101 CV 4 Cilindri Benzina D4F 784
CLIO III (BR0/1, CR0/1) 2007-11-01 - 2012-12-01 1461 cc 60 KW 82 CV 4 Cilindri Diesel K9K 750
CLIO III (BR0/1, CR0/1) 2008-07-01 - 2012-12-01 1149 cc 55 KW 75 CV 4 Cilindri Benzina/Etanolo D4F 742
CLIO III (BR0/1, CR0/1) 2008-07-01 - 2014-12-01 1149 cc 55 KW 75 CV 4 Cilindri Benzina/Gasauto (GPL) D4F 740
CLIO III (BR0/1, CR0/1) 2010-08-01 - 2014-12-01 1461 cc 65 KW 88 CV 4 Cilindri Diesel K9K 766
CLIO III (BR0/1, CR0/1) 2010-08-01 - 2014-12-01 1461 cc 65 KW 88 CV 4 Cilindri Diesel K9K 770
CLIO III (BR0/1, CR0/1) 2010-08-01 - 2014-12-01 1461 cc 55 KW 75 CV 4 Cilindri Diesel K9K 770
CLIO III (BR0/1, CR0/1) 2010-09-01 - 2014-12-01 1149 cc 76 KW 103 CV 4 Cilindri Benzina D4F 786
RENAULT CLIO III Cassone / coda spiovente (SB_, SR_)
Modello Anno di Produzione Cilindrata KW CV Cilindri Alimentazione Codice Motore
CLIO III Cassone / coda spiovente (SB_, SR_) 2005-06-01 - 2010-07-01 1461 cc 63 KW 86 CV 4 Cilindri Diesel K9K 766
CLIO III Cassone / coda spiovente (SB_, SR_) 2005-10-01 - 2007-10-01 1461 cc 78 KW 106 CV 4 Cilindri Diesel K9K 772
CLIO III Cassone / coda spiovente (SB_, SR_) 2005-10-01 - 2007-10-01 1461 cc 78 KW 106 CV 4 Cilindri Diesel K9K 764
CLIO III Cassone / coda spiovente (SB_, SR_) 2005-10-01 - 2010-07-01 1461 cc 50 KW 68 CV 4 Cilindri Diesel K9K 768
CLIO III Cassone / coda spiovente (SB_, SR_) 2005-11-01 - 2014-12-01 1149 cc 55 KW 75 CV 4 Cilindri Benzina D4F 740
CLIO III Cassone / coda spiovente (SB_, SR_) 2007-11-01 - 2009-12-01 1149 cc 58 KW 79 CV 4 Cilindri Benzina/Etanolo D4F 742
CLIO III Cassone / coda spiovente (SB_, SR_) 2007-11-01 - 2011-12-01 1149 cc 74 KW 101 CV 4 Cilindri Benzina D4F 784
CLIO III Cassone / coda spiovente (SB_, SR_) 2010-08-01 - 2014-12-01 1461 cc 55 KW 75 CV 4 Cilindri Diesel K9K 770
CLIO III Cassone / coda spiovente (SB_, SR_) 2010-08-01 - 2014-12-01 1461 cc 65 KW 88 CV 4 Cilindri Diesel K9K 770
RENAULT CLIO III Grandtour (KR0/1_)
Modello Anno di Produzione Cilindrata KW CV Cilindri Alimentazione Codice Motore
CLIO III Grandtour (KR0/1_) 2007-11-01 - 2012-12-01 1149 cc 58 KW 79 CV 4 Cilindri Benzina/Etanolo D4F 742
CLIO III Grandtour (KR0/1_) 2007-11-01 - 2012-12-01 1461 cc 48 KW 65 CV 4 Cilindri Diesel K9K 752
CLIO III Grandtour (KR0/1_) 2007-11-01 - 2012-12-01 1149 cc 74 KW 101 CV 4 Cilindri Benzina D4F 784
CLIO III Grandtour (KR0/1_) 2007-11-01 - 2012-12-01 1461 cc 50 KW 68 CV 4 Cilindri Diesel K9K 768
CLIO III Grandtour (KR0/1_) 2007-11-01 - 2012-12-01 1461 cc 50 KW 68 CV 4 Cilindri Diesel K9K 714
CLIO III Grandtour (KR0/1_) 2007-11-01 - 2012-12-01 1461 cc 63 KW 86 CV 4 Cilindri Diesel K9K 766
CLIO III Grandtour (KR0/1_) 2007-11-01 - 2012-12-01 1461 cc 76 KW 103 CV 4 Cilindri Diesel K9K 772
CLIO III Grandtour (KR0/1_) 2007-11-01 - 2014-12-01 1149 cc 58 KW 78 CV 4 Cilindri Benzina D4F 764
CLIO III Grandtour (KR0/1_) 2008-02-01 - 2012-12-01 1461 cc 78 KW 106 CV 4 Cilindri Diesel K9K 764
CLIO III Grandtour (KR0/1_) 2008-02-01 - 2012-12-01 1461 cc 78 KW 106 CV 4 Cilindri Diesel K9K 774
CLIO III Grandtour (KR0/1_) 2008-02-01 - 2014-12-01 1149 cc 55 KW 75 CV 4 Cilindri Benzina D4F 740
CLIO III Grandtour (KR0/1_) 2008-07-01 - 2014-12-01 1149 cc 55 KW 75 CV 4 Cilindri Benzina/Etanolo D4F 740
CLIO III Grandtour (KR0/1_) 2010-03-01 - 2012-12-01 1149 cc 76 KW 103 CV 4 Cilindri Benzina D4F 786
CLIO III Grandtour (KR0/1_) 2010-08-01 - 2012-12-01 1461 cc 55 KW 75 CV 4 Cilindri Diesel K9K 770
CLIO III Grandtour (KR0/1_) 2010-08-01 - 2012-12-01 1461 cc 65 KW 88 CV 4 Cilindri Diesel K9K 770
CLIO III Grandtour (KR0/1_) 2010-08-01 - 2012-12-01 1461 cc 65 KW 88 CV 4 Cilindri Diesel K9K 772
RENAULT MODUS / GRAND MODUS (F/JP0_)
Modello Anno di Produzione Cilindrata KW CV Cilindri Alimentazione Codice Motore
MODUS / GRAND MODUS (F/JP0_) 2004-09-01 - 1461 cc 60 KW 82 CV 4 Cilindri Diesel K9K 750
MODUS / GRAND MODUS (F/JP0_) 2004-12-01 - 1461 cc 63 KW 86 CV 4 Cilindri Diesel K9K 772
MODUS / GRAND MODUS (F/JP0_) 2004-12-01 - 1461 cc 48 KW 65 CV 4 Cilindri Diesel K9K 752
MODUS / GRAND MODUS (F/JP0_) 2004-12-01 - 1461 cc 48 KW 65 CV 4 Cilindri Diesel K9K 768
MODUS / GRAND MODUS (F/JP0_) 2004-12-01 - 1461 cc 63 KW 86 CV 4 Cilindri Diesel K9K 760
MODUS / GRAND MODUS (F/JP0_) 2004-12-01 - 1461 cc 63 KW 86 CV 4 Cilindri Diesel K9K 766
MODUS / GRAND MODUS (F/JP0_) 2004-12-01 - 1461 cc 50 KW 68 CV 4 Cilindri Diesel K9K 768
MODUS / GRAND MODUS (F/JP0_) 2004-12-01 - 1149 cc 55 KW 75 CV 4 Cilindri Benzina D4F 740
MODUS / GRAND MODUS (F/JP0_) 2004-12-01 - 1149 cc 58 KW 78 CV 4 Cilindri Benzina D4F 764
MODUS / GRAND MODUS (F/JP0_) 2005-05-01 - 1149 cc 48 KW 65 CV 4 Cilindri Benzina D4F 740
MODUS / GRAND MODUS (F/JP0_) 2005-05-01 - 1461 cc 78 KW 106 CV 4 Cilindri Diesel K9K 764
MODUS / GRAND MODUS (F/JP0_) 2007-05-01 - 1461 cc 76 KW 103 CV 4 Cilindri Diesel K9K 772
MODUS / GRAND MODUS (F/JP0_) 2007-05-01 - 1149 cc 74 KW 101 CV 4 Cilindri Benzina D4F 784
MODUS / GRAND MODUS (F/JP0_) 2008-05-01 - 2012-12-01 1149 cc 55 KW 75 CV 4 Cilindri Benzina/Gasauto (GPL) D4F 744
MODUS / GRAND MODUS (F/JP0_) 2008-10-01 - 1149 cc 55 KW 75 CV 4 Cilindri Benzina/Etanolo D4F 740
MODUS / GRAND MODUS (F/JP0_) 2010-10-01 - 1461 cc 55 KW 75 CV 4 Cilindri Diesel K9K 770
MODUS / GRAND MODUS (F/JP0_) 2010-10-01 - 1461 cc 65 KW 88 CV 4 Cilindri Diesel K9K 770
MODUS / GRAND MODUS (F/JP0_) 2010-10-01 - 1461 cc 65 KW 88 CV 4 Cilindri Diesel K9K 750
MODUS / GRAND MODUS (F/JP0_) 2011-04-01 - 1149 cc 76 KW 103 CV 4 Cilindri Benzina D4F 786
Info Tecniche

Il componente con codice originale 7701070844 è l’unità elettroidraulica del cambio robotizzato Quickshift utilizzato da Renault su diverse motorizzazioni benzina e diesel. Questo sistema è progettato per automatizzare la gestione della frizione e la selezione delle marce, pur mantenendo una trasmissione manuale convenzionale. Il ricambio è costituito da un modulo integrato che comprende pompa idraulica, accumulatori, valvole solenoidi e attuatori interni.

Caratteristiche tecniche

  • Codice originale Renault: 7701070844
  • Codice alternativo sistema: JA5001
  • Tipo sistema: cambio robotizzato elettroidraulico Quickshift
  • Costruttore: Magneti Marelli
  • Componenti inclusi: pompa idraulica elettrica, gruppo valvole, accumulatore di pressione, cablaggio elettrico integrato
  • Tensione di alimentazione: 12V
  • Interfaccia: collegamento diretto con centralina cambio (tramite rete CAN)
  • Posizionamento: vano motore, fissato sulla trasmissione manuale
  • Compatibilità olio: fluido idraulico specifico per sistemi robotizzati Renault

Il modulo opera in abbinamento con una trasmissione manuale modificata per accogliere gli innesti automatizzati.

Funzionalità

Il modulo Quickshift OE 7701070844 ha il compito di eseguire, su comando della centralina cambio:

  • L’attivazione automatica della frizione tramite pressione idraulica modulata
  • La selezione e innesto delle marce tramite valvole e attuatori interni
  • La gestione della pompa idraulica per generare e mantenere la pressione nel circuito
  • La comunicazione con ECU motore e altri moduli per ottimizzare i tempi di cambiata
  • La gestione delle modalità di guida (es. automatica o sequenziale)

L’intero sistema è progettato per offrire la comodità di un cambio automatico con costi di produzione e manutenzione inferiori rispetto a una trasmissione automatica convenzionale.

Marca e modello su cui il pezzo è montato

Renault

  • Clio
  • Clio Cassone
  • Clio Grandtour
  • Modus
  • Grand Modus

DIPA consiglia di verificare sempre la compatibilità del ricambio prima dell’acquisto.

Difetti e cause

I problemi più comuni del modulo Quickshift 7701070844 includono:

  • Mancanza di pressione idraulica: causata da pompa guasta o accumulatori scarichi
  • Errori di innesto marcia: dovuti a valvole solenoidi difettose o perdite interne di pressione
  • Rumorosità anomala della pompa: dovuta a usura meccanica o contaminazione del fluido
  • Cambio bloccato in folle: tipico sintomo di pressione insufficiente o guasto elettronico
  • Guasti ai sensori integrati: possono compromettere il riconoscimento della posizione frizione o marce

Conclusioni finali

Il comando Quickshift Renault con codice OE 7701070844 è un componente complesso e fondamentale per il funzionamento della trasmissione robotizzata installata su modelli come Clio III e Modus. L’unità integra la gestione della pressione idraulica e il controllo degli attuatori necessari al cambio marcia e al comando frizione

DIPA dispone di una vasta gamma ricambi: da quelli originali a quelli aftermarket selezionati tra i migliori produttori sul mercato. Non solo: dispone di componenti revisionati di resa pari al nuovo con i quali si realizza un risparmio nella sostituzione e si contribuisce alla salvaguardia dell’ambiente grazie all’economia circolare. Se il ricambio che fa per te non è disponibile, niente paura: DIPA può revisionare “on demand” il tuo pezzo restituendogli la piena funzionalità e sicurezza in tempi brevi.



Prodotti correlati

È possibile navigare tra gli elementi del carosello utilizzando il tasto tabulazione. È possibile saltare il carosello o passare direttamente alla navigazione del carosello utilizzando i link di salto.

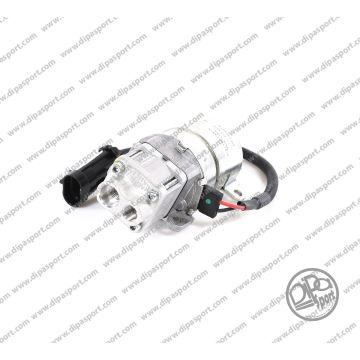

Motorino Robot Renault Twingo Clio Modus
Motorino Robot Renault Twingo Clio Modus
Cod. DIPA:
CMB069N
Cod. OEM:
7701047594
Condizione:
Nuovo
Per visualizzare disponibilità e prezzi fai il login o registrati
Sei un privato? Scopri come possiamo aiutarti
Vedi articolo

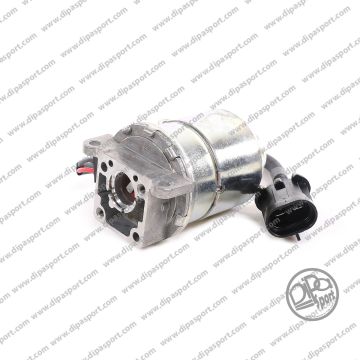

Motorino Cambio Robotizzato Renault Twingo Modus Clio
