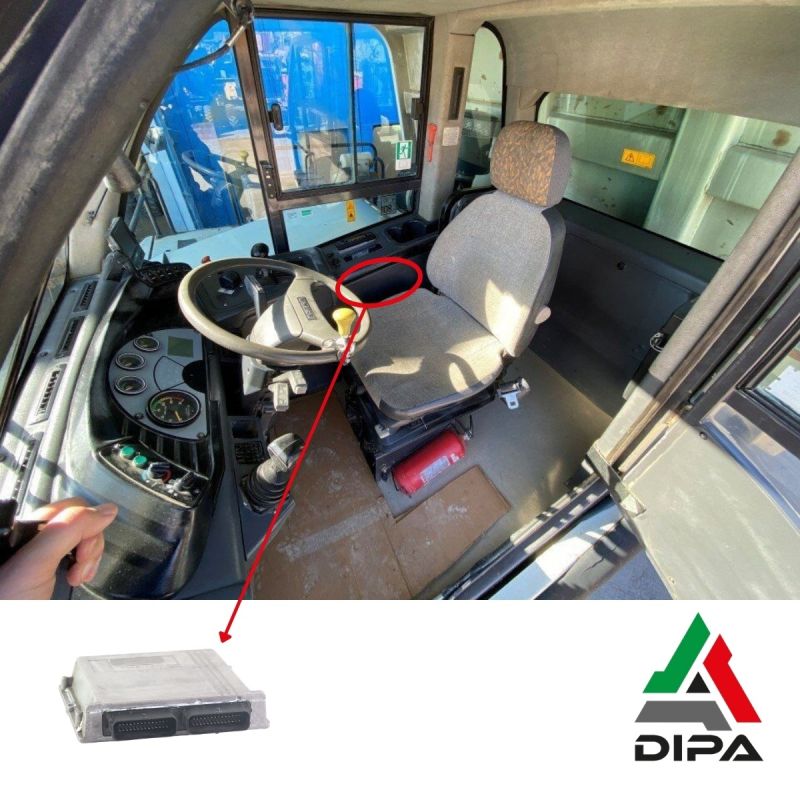

Centralina HEAD-CS/24 Dumper Astra RD32

Difetti Tipici:
La centralina non dialoga con lo strumento di diagnosi
Reset casuali
Utenze di cabina non funzionanti o con funzionamento saltuario

Il codice OE 500417096 si riferisce alla centralina modulo di testa (HEAD CS/24) del sistema elettronico multiplex del veicolo dumper rigido ASTRA RD32 (RD 32C). Su questo mezzo l’impianto è basato su comunicazione CAN bus tra le principali unità (centralina motore, centralina cambio, body computer e periferiche input/output), con cruscotto e diagnostica di bordo integrati: in questo contesto la HEAD è normalmente l’elemento che coordina la logica di cabina e la distribuzione dei segnali verso le periferiche, fungendo da nodo centrale del multiplex. In altri termini, le HEAD sono una famiglia di unità elettroniche impiegate come nodo di controllo per applicazioni industriali e veicoli/macchine mobili con impianto elettrico evoluto; la variante CS è tipicamente legata a una connettività di rete più estesa rispetto alle versioni base, mentre /24 richiama l’utilizzo in impianti a 24 V.

Caratteristiche tecniche

• Tipologia: centralina HEAD-CS (modulo testa del multiplex) per veicoli industriali e pesanti
• Tensione impianto: 24 V
• Comunicazione: 2 linee CAN bus (CAN 2.0B, 11/29 bit), con velocità fino a 1 Mbit/s
• Funzione di rete: gestione e distribuzione segnali tra body computer e periferiche input/output

• Assorbimento logica: fino a circa 500 mA (valore massimo dichiarato per la famiglia)
• Gestione correnti: corrente complessiva fino a circa 15 A (con fusibile esterno richiesto), con limite tipico per singolo pin connettore nell’ordine di diversi ampere
• Sicurezza/diagnostica interna: presenza di logiche di sorveglianza avarie con relè di sicurezza e feedback per verifica

DIPA può intervenire per revisionare questi componenti grazie alla sua esperienza e competenza.

Funzionalità

• Scambio dati su doppia rete CAN (o due linee CAN) con altre unità del sistema (ECU, moduli I/O, strumentazione, display, ecc.)

• Coordinamento del sistema multiplex del veicolo, con funzione di nodo centrale per la logica cabina
• Gestione di ingressi (consensi, sensori di stato, interruttori, segnali sicurezza) e uscite (comandi utenze/attuatori cabina e segnalazioni), spesso tramite moduli I/O remoti

Applicazioni modelli

• ASTRA Dumper Rigido RD32 / RD 32C

Difetti tipici

• La centralina non dialoga con lo strumento di diagnosi
• Reset casuali
• Utenze di cabina non funzionanti o con funzionamento saltuario

Conclusioni finali

Sul Dumper ASTRA RD32 l’impianto elettrico multiplex con CAN bus tra centralina motore, cambio, body computer e periferiche input/output vede la centralina HEAD CS/24 come il modulo centrale che coordina le logiche delle utenze di cabina e la distribuzione dei segnali input/output.

DIPA dispone di una vasta gamma ricambi dedicati al mondo Truck, veicoli da cantiere e attrezzature industriali. Non solo: dispone di componenti revisionati di resa pari al nuovo con i quali è possibile realizzare un risparmio nella sostituzione fornendo un contributo alla salvaguardia dell’ambiente grazie all’economia circolare. Se il ricambio che fa per te non è disponibile, niente paura: DIPA può revisionare “on demand” il tuo pezzo restituendogli la piena funzionalità e sicurezza in tempi brevi.
