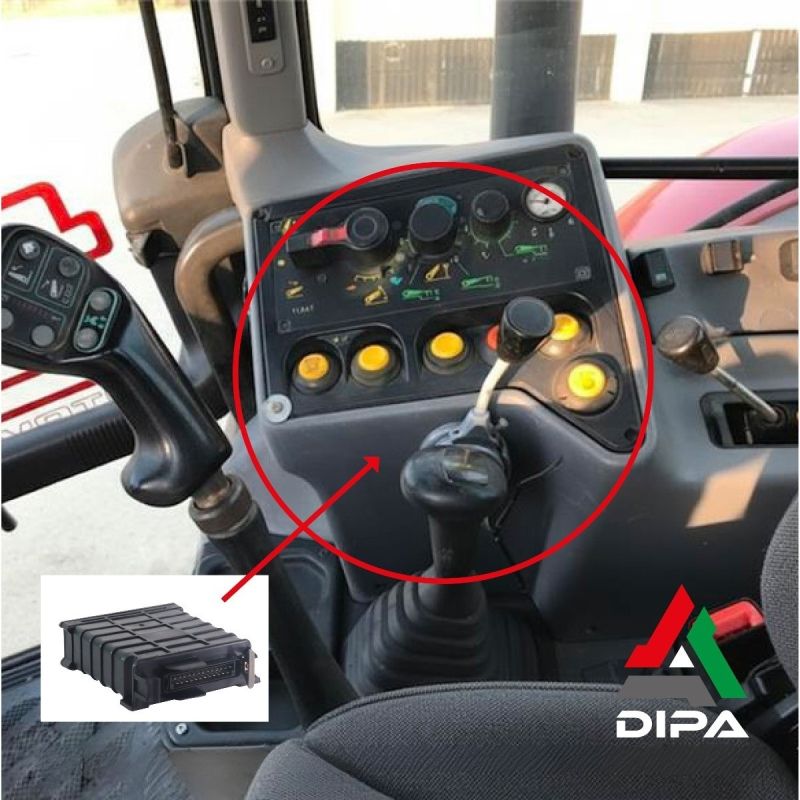

Centralina Bosch EHR 4 Sollevatore Macchine Agricole

Difetti Tipici:
Il sollevatore non funziona oppure si muove in maniera irregolare.
Spie accese di guasto sul quadro strumenti.
Difficoltà di controllo dell’oscillatore.

La 0538201009 è un’unità di controllo Bosch per EHR (Electronic Hitch Regulation), cioè il controllo elettroidraulico del sollevatore a tre punti sui trattori. Appartiene alla generazione EHR4 analog (“Hitch-Tronic” Bosch/Rexroth): gestisce altezza/posizione, sforzo controllato (draft), limitazioni e funzioni di sicurezza del sollevatore posteriore, interfacciandosi con sensori di posizione e di sforzo e pilotando le elettrovalvole idrauliche di salita/discesa.

Caratteristiche tecniche

• Famiglia: EHR4
• Alimentazione: 12/24 V DC a seconda dell’allestimento macchina (applicazioni agricole con rete 12 V molto diffuse).
• Ingressi:
• Sensore posizione bracci (potenziometro angolare del sollevatore).
• Sensori di sforzo (perni dinamometrici/bolzoni o barra di torsione).
• Comandi operatore (rotelle/slider di setpoint, tasti sollevare/abbassare, interruttori limitazioni).
• Consensi di sicurezza (frizione/pedale, velocità, switch vari, in base al costruttore del trattore).
• Uscite:
• Elettrovalvole proporzionali/on-off del distributore EHR (alzata/discesa, scarico).
• Spie/LED diagnostici e lampade quadro.

DIPA può intervenire per revisionare questi moduli grazie alla sua esperienza e competenza.

Funzionalità

• Regolazione posizione: mantiene l’altezza impostata dei bracci con compensazione errore.
• Regolazione sforzo (draft): modula la profondità dell’attrezzo in base alla forza rilevata sui tiranti.
• Strategie miste posizione+sforzo con pesatura variabile.
• Limitatori: corsa minima/massima, velocità di abbassamento, smorzamento urti.
• Sicurezze: arresto su sensori fuori range, incoerenze comandi.
• Auto-test/LED: segnalazioni di stato e guasto per diagnosi rapida.

Applicazioni modelli

• Trattori Massey Ferguson
• Trattori Same Deutz

Difetti tipici

• Il sollevatore non funziona oppure si muove in maniera irregolare.
• Spie accese di guasto sul quadro strumenti.
• Difficoltà di controllo dell’oscillatore.

Conclusioni finali

La Bosch 0538201009 (EHR4) è una centralina robusta e diffusa per il controllo del sollevatore.

DIPA dispone di una vasta gamma ricambi dedicati al mondo Agri: da quelli relativi ai veicoli a quelli dedicati alle attrezzature ausiliarie. Non solo: dispone di componenti revisionati di resa pari al nuovo con i quali è possibile realizzare un risparmio nella sostituzione fornendo un contributo alla salvaguardia dell’ambiente grazie all’economia circolare. Se il ricambio che fa per te non è disponibile, niente paura: DIPA può revisionare “on demand” il tuo pezzo restituendogli la piena funzionalità e sicurezza in tempi brevi.
