Centralina EHR-B Sollevatore Macchine Agricole New Holland T

Difetti Tipici:
Assenza totale di movimento del sollevatore
Movimenti irregolari o a scatti del sollevatore
Difficoltà a mantenere l’altezza o lo sforzo (DRAFT) impostato
Spie accese sul quadro strumenti

La centralina con codice OE 87654386 è un’unità elettronica CNH utilizzata sui trattori New Holland, Case IH e Steyr per il controllo del sollevatore elettronico e di alcune funzioni elettroidrauliche del veicolo. È un dispositivo EHR-B/EDC (Elektronische Hubwerksregelung/ Electronic Draft Control) ovvero regolazione elettronica del sollevatore, sviluppata su base Bosch Rexroth, che gestisce in modo automatico e proporzionale i movimenti del sollevatore e integra le logiche di controllo con trasmissione e telaio.

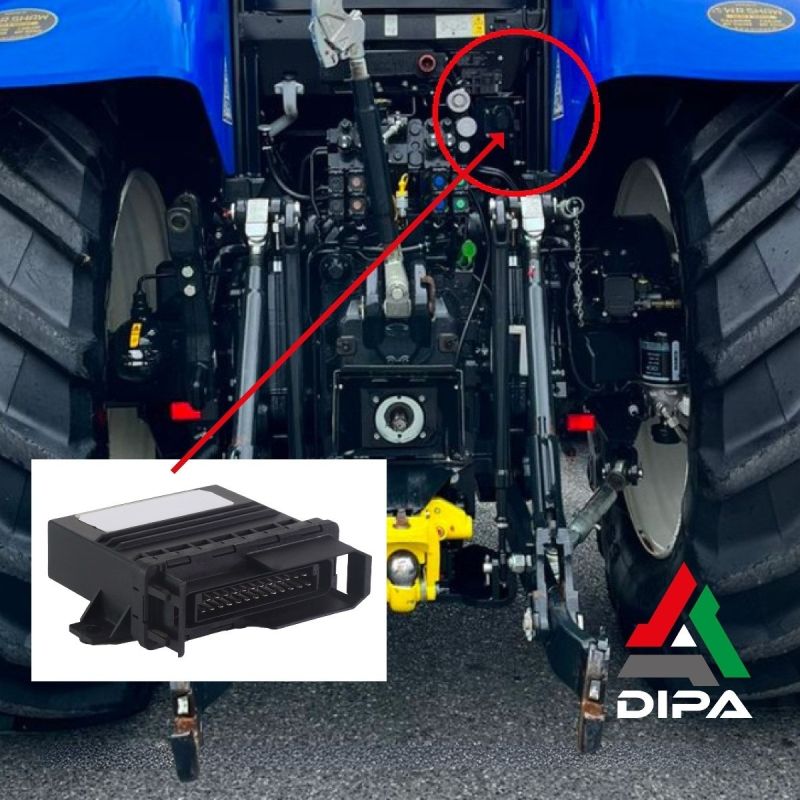

Il modulo è alloggiato in un contenitore installato in zona protetta del trattore (telaio o vano tecnico), collegato tramite connettori multipolari stagni al cablaggio del veicolo, alle valvole idrauliche e ai sensori dedicati.

Caratteristiche tecniche

• Produttore elettronica: Bosch Rexroth (famiglia EHR-B per idraulica mobile).
• Tensione di alimentazione: 12 V DC, in linea con l’impianto elettrico dei trattori interessati.
• Contenitore in alluminio pressofuso con staffe di fissaggio e connettori multipolari stagni.
• Architettura interna con microcontrollore, ingressi analogici e digitali, driver di potenza per pilotaggio valvole proporzionali e on/off.
• Ingressi da sensori di posizione del sollevatore, sensori di sforzo/tiro, pressioni idrauliche e comandi utente.
• Uscite verso elettrovalvole del sollevatore posteriore e, in alcuni casi, verso circuiti idraulici ausiliari correlati.

DIPA può intervenire per revisionare questi componenti grazie alla sua esperienza e competenza.

Funzionalità

• Controllo elettronico del sollevatore (Electronic Draft Control) in modalità posizione, sforzo e mista.
• Gestione automatica dell’altezza di lavoro e della profondità dell’attrezzo, in base ai segnali dei sensori di tiro e di posizione.
• Regolazione della velocità di abbassamento e dei limiti di corsa del sollevatore tramite parametri impostati dall’operatore.
• Pilotaggio delle valvole elettroidrauliche del sollevatore per ottenere movimenti fluidi, precisi e ripetibili.
• Gestione dei comandi esterni al sollevatore.
• Integrazione con le logiche di sicurezza di trasmissione e PTO.
• Autodiagnosi del sistema EHR-B con memorizzazione di errori interni e scambio di codici guasto con la diagnostica ufficiale CNH.

Applicazioni modelli

• New New Holland serie T
• Case IH serie CS Pro
• Case IH serie CVX
• Steyr serie 9000/CVT

Difetti tipici

• Assenza totale di movimento del sollevatore
• Movimenti irregolari o a scatti del sollevatore
• Difficoltà a mantenere l’altezza o lo sforzo (DRAFT) impostato
• Spie accese sul quadro strumenti

Conclusioni finali

La centralina EHR-B New Holland 87654386 è un componente chiave del sistema elettroidraulico sui trattori New Holland, Case IH e Steyr di fascia medio-alta. Coordina il controllo del sollevatore elettronico e interagisce con trasmissione e telaio, garantendo precisione di lavoro, comfort e sicurezza.

DIPA dispone di una vasta gamma ricambi dedicati al mondo Agri: da quelli relativi ai veicoli a quelli dedicati alle attrezzature ausiliarie. Non solo: dispone di componenti revisionati di resa pari al nuovo con i quali è possibile realizzare un risparmio nella sostituzione fornendo un contributo alla salvaguardia dell’ambiente grazie all’economia circolare. Se il ricambio che fa per te non è disponibile, niente paura: DIPA può revisionare “on demand” il tuo pezzo restituendogli la piena funzionalità e sicurezza in tempi brevi.
