Centralina EHR-D Macchine Agricole New Holland

Difetti Tipici:
Assenza totale di movimento del sollevatore
Movimenti irregolari o a scatti del sollevatore
Difficoltà a mantenere l’altezza o lo sforzo (DRAFT) impostato
Spie accese sul quadro strumenti

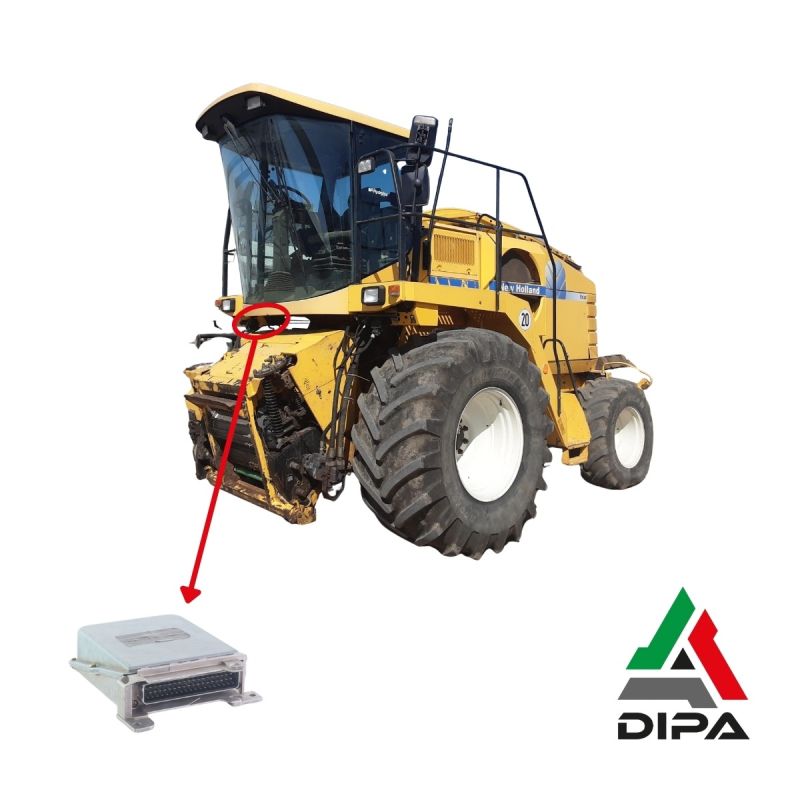

La centralina con codice OE 0538201041 è un’unità elettronica CNH utilizzata sui mezzi New Holland (con applicazioni anche su Case IH e Steyr) per il controllo del sollevatore e di alcune funzioni elettroidrauliche del veicolo come quella dell’accessorio di taglio sulle trince e mietitrebbie. È un dispositivo EHR-D (Elektronische Hubwerksregelung/ Electronic Draft Control) ovvero regolazione elettronica del sollevatore, sviluppata su base Bosch Rexroth, che gestisce in modo automatico e proporzionale i movimenti del sollevatore e integra le logiche di controllo con trasmissione e telaio.

Il modulo è alloggiato in un contenitore installato in zona protetta del trattore, collegato tramite connettori multipolari stagni al cablaggio del veicolo, alle valvole idrauliche e ai sensori dedicati.

Caratteristiche tecniche

• Produttore elettronica: Bosch Rexroth (famiglia EHR-D per idraulica mobile).
• Contenitore in alluminio pressofuso con staffe di fissaggio e connettori multipolari stagni.
• Architettura interna con microcontrollore, ingressi analogici e digitali, driver di potenza per pilotaggio valvole proporzionali e on/off.
• Ingressi da sensori di posizione del sollevatore, sensori di sforzo/tiro, pressioni idrauliche e comandi utente.
• Uscite verso elettrovalvole del sollevatore e verso circuiti idraulici ausiliari correlati.

DIPA può intervenire per revisionare questi componenti grazie alla sua esperienza e competenza.

Funzionalità

• Controllo elettronico del sollevatore (Electronic Draft Control) in modalità posizione, sforzo e mista.
• Gestione automatica dell’altezza di lavoro e della profondità dell’attrezzo, in base ai segnali dei sensori di tiro e di posizione.
• Regolazione della velocità di abbassamento e dei limiti di corsa del sollevatore tramite parametri impostati dall’operatore.
• Pilotaggio delle valvole elettroidrauliche del sollevatore per ottenere movimenti fluidi, precisi e ripetibili.
• Gestione dei comandi esterni al sollevatore.

Applicazioni modelli

• New Holland TF/TX/FX (trince e mietitrebbie)

Difetti tipici

• Assenza totale di movimento del sollevatore
• Movimenti irregolari o a scatti del sollevatore
• Difficoltà a mantenere l’altezza o lo sforzo (DRAFT) impostato
• Spie accese sul quadro strumenti

Conclusioni finali

La centralina EHR-D New Holland 0538201041 è un componente chiave del sistema elettroidraulico sui mezzi New Holland. Coordina il controllo del sollevatore elettronico e gli accessori di taglio collegati come trince e mietitrebbie, garantendo precisione di lavoro, comfort e sicurezza.
