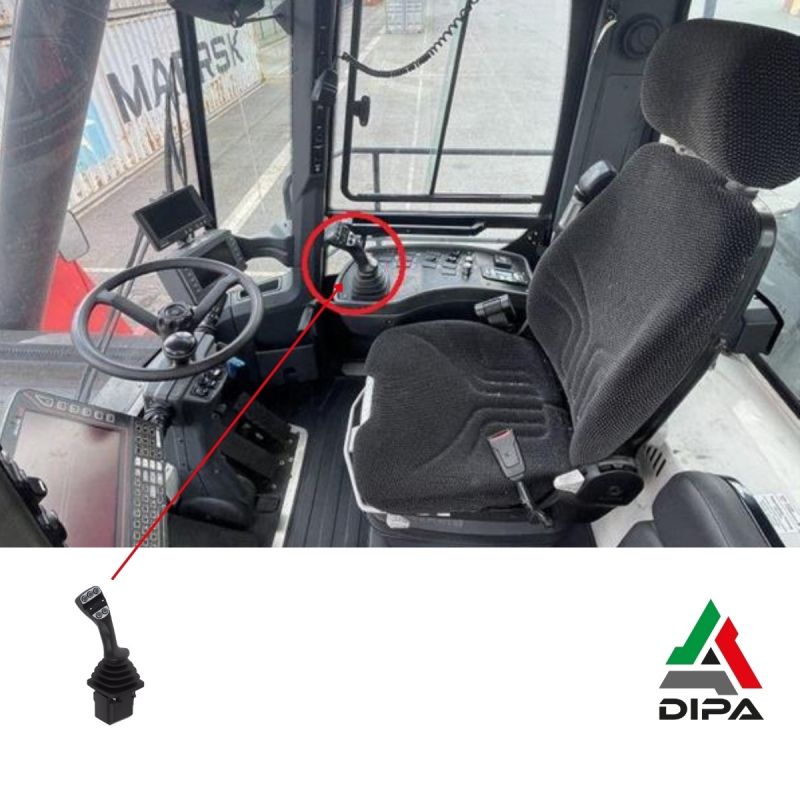

Leva Comando Multifunzione Elobau 361G

Difetti Tipici:
Uno o più pulsanti non funzionano oppure devono essere premuti con forza
Difficoltà a ottenere movimenti proporzionali azionando le rotelle
Il movimento dell’accessorio comandato è brusco oppure totalmente assente

La leva di comando Elobau 361G codice OE 361GA0100C è un’impugnatura multifunzione/joystick destinata alle macchine movimento terra, carrelli elevatori, trattori agricoli, macchine forestali e veicoli speciali.

Fa parte della famiglia di manopole 361G/362G: la 361G è pensata per la mano destra, mentre la 362G è la variante speculare per la mano sinistra. Il codice 361GA0100C identifica una specifica configurazione di pulsanti, rotella e cablaggio, ma la struttura di base resta quella tipica della serie 361G: manico ergonomico, alta densità di comandi e possibilità di integrazione elettronica avanzata.

Questo componente Elobau  rappresenta l’interfaccia principale dell’operatore per governare funzioni idrauliche ed elettriche della macchina.

Caratteristiche tecniche

• Serie di appartenenza: impugnatura multifunzione Elobau 361G (per mano destra), all’interno della famiglia 361G/362G.
• Destinazione d’uso: comando ergonomico di funzioni ausiliarie su macchine mobili off-highway (funzioni idrauliche, attrezzature, comandi ausiliari elettrici).
• Architettura: manopola modulare configurabile con pulsanti, rotella ad effetto Hall.
• Pulsanti di comando: microinterruttori on/off integrati nella testa della leva, con possibilità di tasti idonei a impieghi anche fuori cabina.
• Elettronica integrata: possibilità, a seconda della variante, di avere l’elettronica di controllo direttamente nell’impugnatura, con uscita su bus oltre alle versioni “passive” con soli contatti.
• Cablaggio: cavo in uscita dal manico con lunghezza tipica di qualche decina di centimetri e terminazione su connettori standard (Mini-Fit, Superseal o analoghi), in funzione dell’architettura elettrica del veicolo.
• Protezione: nelle versioni abbinate a joystick con elettronica integrata si raggiungono gradi di protezione elevati (fino a IP67 sul gruppo elettronico), con guarnizioni e cuffie progettate per ambienti esterni e presenza di polvere e umidità.

DIPA può intervenire per revisionare questi componenti grazie alla sua esperienza e competenza.

Funzionalità

• Comando funzioni idrauliche ausiliarie tramite pulsanti on/off (per esempio apertura/chiusura benna, attivazione terza funzione idraulica, flottante, bloccaggio differenziali, attuazione accessori).
• Gestione di movimenti proporzionali tramite rotella: regolazione fine di velocità bracci, portata idraulica, spostamento attrezzature, rotazione o traslazione di organi di lavoro.
• Concentrazione di molte funzioni sull’impugnatura, riducendo il numero di interruttori sparsi nella cabina e migliorando ergonomia e velocità d’uso da parte dell’operatore.
• Integrazione di sensore capacitivo di presenza mano (quando previsto) per consentire alla macchina di bloccare i comandi quando l’impugnatura non è impugnata, migliorando la sicurezza contro azionamenti involontari.
• Comunicazione su bus, nelle versioni con elettronica integrata, con trasmissione degli stati dei pulsanti e dei valori proporzionali delle rotelle verso la centralina tramite protocollo CAN, semplificando cablaggio e diagnostica.
• Illuminazione e feedback visivo sui comandi grazie ai LED integrati, utile per distinguere rapidamente le funzioni anche in condizioni di scarsa luminosità o in cabine con molti comandi.

Applicazioni modelli

La leva Elobau 361G viene impiegata in un’ampia gamma di macchine:

• Pale gommate e pale cingolate per il comando di benna, carrelli elevatori industriali e telescopici per il controllo di sollevamento, brandeggio, traslazione laterale delle forche e attrezzature aggiuntive;
• Trattori agricoli e telescopici agricoli per la gestione di caricatori frontali;
• Macchine da raccolta e macchine forestali; macchine speciali e municipali (spazzatrici, mezzi per manutenzione stradale, piattaforme aeree, veicoli aeroportuali, ecc.)

Difetti tipici

• Uno o più pulsanti non funzionano oppure devono essere premuti con forza.
• Difficoltà a ottenere movimenti proporzionali azionando le rotelle.
• Il movimento dell’accessorio comandato è brusco oppure totalmente assente

Conclusioni finali

La leva di comando Elobau 361G codice OE 361GA0100C è una soluzione avanzata progettata per concentrare numerosi comandi in un’unica impugnatura ergonomica, con possibilità di combinare pulsanti on/off, rotelle proporzionali, sensore di presenza mano, illuminazione dedicata e, nelle varianti predisposte, interfaccia CAN.

DIPA dispone di una vasta gamma ricambi dedicati al mondo Truck, veicoli da cantiere e attrezzature industriali. Non solo: dispone di componenti revisionati di resa pari al nuovo con i quali è possibile realizzare un risparmio nella sostituzione fornendo un contributo alla salvaguardia dell’ambiente grazie all’economia circolare. Se il ricambio che fa per te non è disponibile, niente paura: DIPA può revisionare “on demand” il tuo pezzo restituendogli la piena funzionalità e sicurezza in tempi brevi.
