Modulo Di Controllo Escavatori O&K Serie MH RH

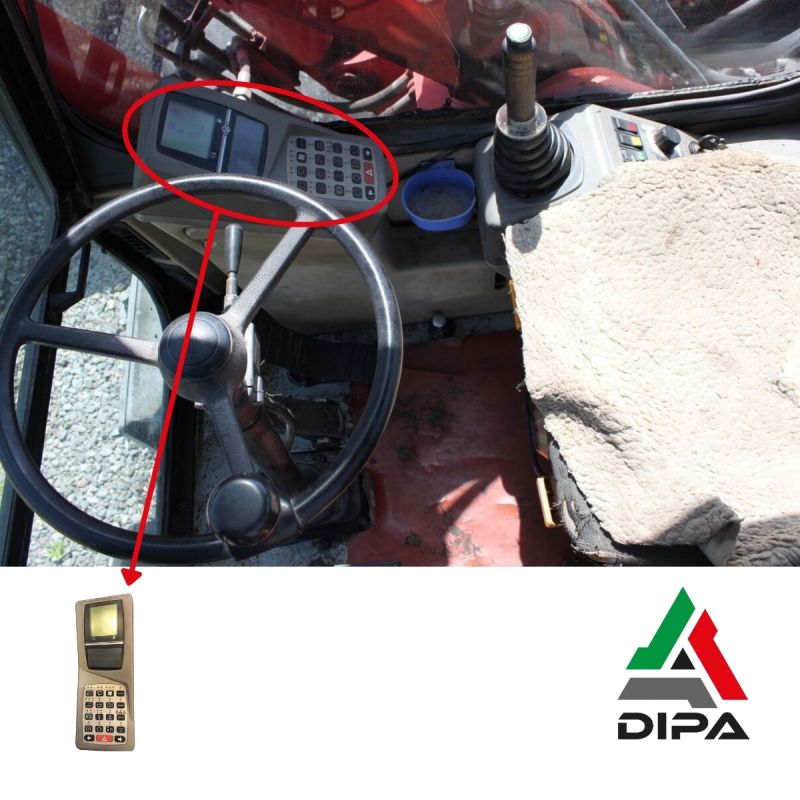

Il codice O&K 3005481 identifica un pannello elettronico di controllo, indicato anche come monitor display panel o quadro strumenti, utilizzato su macchine Orenstein&Koppel della serie MH e RH. Il componente è collegato all’area cabina e al sistema elettrico della macchina, con funzione di interfaccia tra operatore, impianto di bordo e logiche di controllo.

Il componente può essere collegato anche alla filiera New Holland Construction / CNH, perché la divisione macchine movimento terra O&K è confluita nel gruppo New Holland.

Non si tratta di un semplice pannello meccanico, ma di un modulo elettronico di visualizzazione e comando installato su escavatori idraulici, escavatori gommati e movimentatori O&K delle famiglie MH e RH. Il componente può integrare spie, indicatori, display, comandi, logiche interne e collegamenti con il cablaggio macchina.

Caratteristiche tecniche

• Marchio: O&K (Orenstein & Koppel).
• Denominazione: monitor display panel/pannello di controllo.
• Disposizione: cabina operatore, consolle strumenti.
• Peso indicativo: circa 3 kg.
• Dimensioni indicative: lunghezza 393 mm, larghezza 393 mm, altezza 152 mm.
• Tipologia: sistema elettronico per macchina movimento terra.
• Alimentazione: tipicamente impianto industriale a 24 V.
• Connessione: cablaggio multipolare e collegamento con sensori, spie, comandi, centraline o moduli macchina.

DIPA può intervenire per revisionare questi componenti grazie alla sua esperienza e competenza.

Funzionalità

• Consente all’operatore di visualizzare le principali informazioni operative della macchina O&K.
• Gestisce la comunicazione tra quadro strumenti, cablaggio macchina e sistema elettrico di bordo.
• Permette il controllo visivo di spie, segnali di allarme, stati macchina e condizioni operative.
• Può integrare funzioni di monitoraggio relative a motore, impianto idraulico, temperatura, pressione, livello carburante e anomalie generali.
• Supporta l’identificazione di condizioni di avaria tramite segnalazioni luminose, messaggi, indicatori o codici interni, in base alla versione del pannello.
• Trasmette o riceve segnali dai circuiti elettrici collegati alla cabina e alle centraline macchina.
• Centralizza alcune informazioni operative utili durante scavo, movimentazione, traslazione e lavoro idraulico.
• Contribuisce alla sicurezza operativa avvisando l’operatore in caso di anomalie, sovratemperature, pressioni non corrette o malfunzionamenti rilevati dal sistema.

Applicazioni modelli

• O&K 3 serie MH/RH

Difetti tipici

• Mancata accensione del pannello.
• Quadro strumenti completamente spento anche se alimentato.
• Display non leggibile, retroilluminazione debole o assente.
• Spie non funzionanti o accese in modo anomalo.
• Indicatori non corretti.
• Uno o più pulsanti non funzionano.

Conclusioni finali

Il pannello di controllo O&K 3005481 è un componente elettronico cabina utilizzato su escavatori e macchine movimento terra Orenstein&Koppel delle serie MH e RH. Il componente è identificato anche come monitor display panel o quadro strumenti ed è collegato alla gestione delle informazioni operative e delle segnalazioni macchina.
