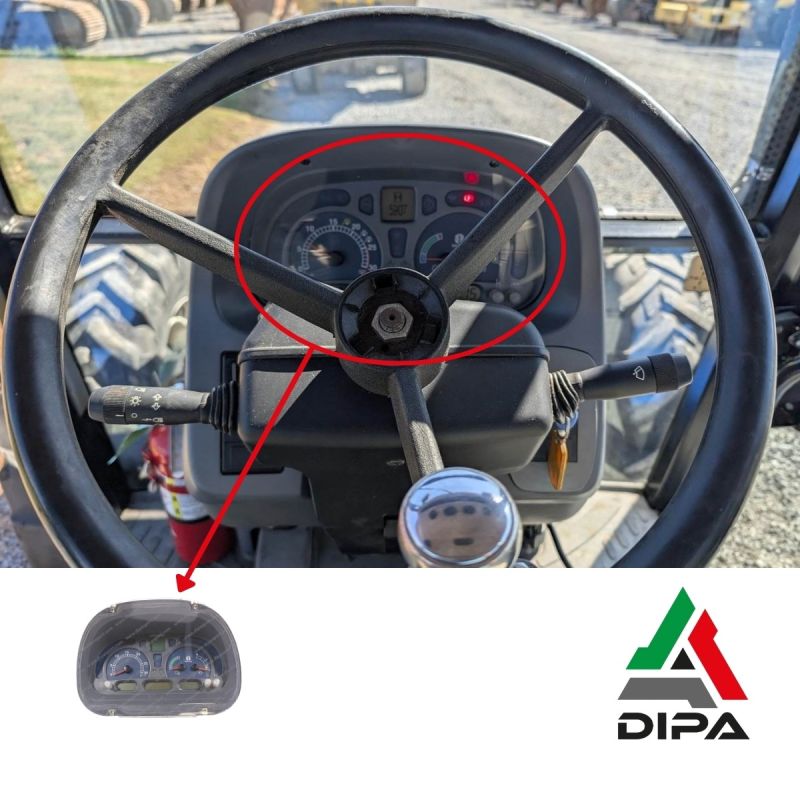

Quadro Strumenti New Holland TL

Difetti Tipici:
Accensione / spegnimento parziale o totale del quadro strumenti
Malfunzionamento delle lancette
Non entra in diagnosi / Mancata comunicazione con quadro strumenti
Malfunzionamento display digitale centrale superiore
Malfunzionamento avviso sonoro / cicalino quadro strumenti
RetroiIluminazione non funzionante o sempre attiva

Il codice OE 47132005 identifica il quadro strumenti (instrument cluster) impiegato sui trattori New Holland serie TL‑A di metà anni 2000. Il modulo integra strumenti analogici e display LCD centrale ed è responsabile della visualizzazione di giri motore, ore lavoro, velocità veicolo (con sensore o radar, se presente), regime PDF, livelli e spie di allarme/servizio.

Caratteristiche tecniche

• Alimentazione a 12 V DC con massa dedicata; assorbimento variabile in funzione dell’illuminazione e del buzzer.
• Architettura mista con strumenti analogici (indicatori) e display LCD centrale tipo grafico (formato tipico 64×64 pixel, area visiva ~41×48 mm).
• Interfacce elettriche tramite connettori multipolari automotive; ingressi per sensori livello carburante, temperatura liquido, velocità, segnale PDF; linee dedicate per spie e per sensori/consensi di sicurezza.
• Supporto ingresso velocità da sensore ruota/trasmissione e, nelle versioni predisposte, da sensore radar di velocità.
• Custodia sigillata con frontale in policarbonato, retro con guarnizioni anti‑umidità; retroilluminazione del quadrante e del display.
• Memorizzazione ore lavoro; auto‑test all’accensione con verifica spie e strumenti.

DIPA può intervenire per revisionare questi moduli grazie alla sua esperienza e competenza.

Funzionalità

• Visualizzazione giri motore, regime PDF (540/1000), ore lavoro e velocità veicolo.
• Indicatori analogici per livello carburante e temperatura liquido refrigerante; icone/spie per pressione olio motore, batteria/alternatore, freno di stazionamento, 4WD, bloccaggio differenziale, luci, emergenze e manutenzione.
• Avvisi acustici tramite buzzer interno per condizioni critiche o fuori soglia.
• Modalità di test quadro (lamp‑test) all’inserimento chiave e logica di dimmer per l’illuminazione.
• Predisposizione parametrica per varianti di sensori (ad es. tipi/curve di galleggiante) in base al modello/anno.

Applicazioni modelli

Trattori New Holland TL80A, TL90A e TL100A prodotti indicativamente tra il 2004 e il 2008 (con variazioni in funzione del numero di serie).

Difetti tipici

Accensione / spegnimento parziale o totale del quadro strumenti.
Malfunzionamento delle lancette.
Non entra in diagnosi / Mancata comunicazione con quadro strumenti.
Malfunzionamento display digitale centrale superiore.
Malfunzionamento avviso sonoro / cicalino quadro strumenti.
RetroiIluminazione non funzionante o sempre attiva.

Conclusioni finali

Il quadro strumenti OE 47132005 è la soluzione di riferimento per i TL‑A dell’epoca: combina strumenti analogici e LCD centrale, supporta l’ingresso velocità anche da radar e gestisce l’intera segnalazione di bordo.

DIPA dispone di una vasta gamma ricambi dedicati al mondo Agri: da quelli relativi ai veicoli a quelli dedicati alle attrezzature ausiliarie. Non solo: dispone di componenti revisionati di resa pari al nuovo con i quali è possibile realizzare un risparmio nella sostituzione fornendo un contributo alla salvaguardia dell’ambiente grazie all’economia circolare. Se il ricambio che fa per te non è disponibile, niente paura: DIPA può revisionare “on demand” il tuo pezzo restituendogli la piena funzionalità e sicurezza in tempi brevi.
