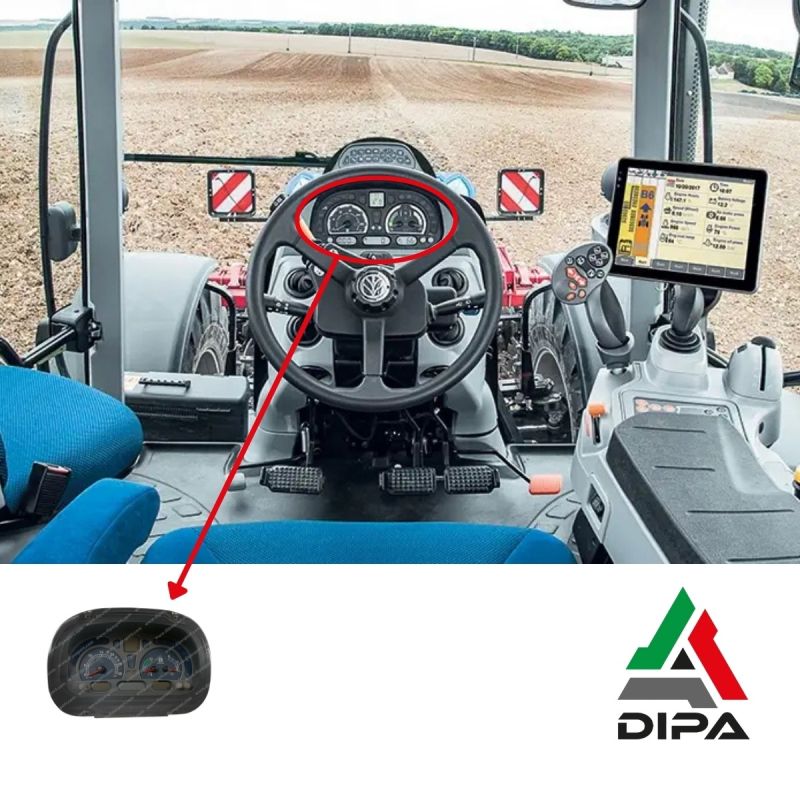

Quadro Strumenti Trattori New Holland TS-A T6 T7

Codice DiPa:
DASH350R
Cod. OEM:
043200177
Marca:
DIPA SPORT
Condizione:
Revisionato
Revisione Della Strumentazione Per Il Monitoraggio Di Giri Motore, Ore Lavoro, Velocità, Regime Presa Di Forza E Spie, Per Un Controllo Efficiente E Sicuro Durante Le Operazioni Agricole
Per visualizzare disponibilità e prezzi fai il login o registrati
Sei un privato? Scopri come possiamo aiutarti
Errori e Difetti Tipici

Difetti Tipici:
Accensione / spegnimento parziale o totale del quadro strumenti
Malfunzionamento delle lancette
Non entra in diagnosi / Mancata comunicazione con quadro strumenti
Malfunzionamento display digitale centrale sueriore
Malfunzionamanto avviso sonoro / cicalino quadro strumenti
RetroiIluminazione non funzionante o sempre attiva

Applicazioni
FORD
FORD TRANSIT Autobus (FD_ _, FB_ _, FS_ _, FZ_ _, FC_ _)
Modello Anno di Produzione Cilindrata KW CV Cilindri Alimentazione Codice Motore
TRANSIT Autobus (FD_ _, FB_ _, FS_ _, FZ_ _, FC_ _) 2002-08-01 - 2006-05-01 1998 cc 92 KW 125 CV 4 Cilindri Diesel FIFA
FORD TRANSIT Furgone (FA_ _)
Modello Anno di Produzione Cilindrata KW CV Cilindri Alimentazione Codice Motore
TRANSIT Furgone (FA_ _), TRANSIT Van (FA_ _) 2002-08-01 - 2006-05-01 1998 cc 92 KW 125 CV 4 Cilindri Diesel FIFA
FORD TRANSIT Pianale piatto/Telaio (FM_ _, FN_ _)
Modello Anno di Produzione Cilindrata KW CV Cilindri Alimentazione Codice Motore
TRANSIT Pianale piatto/Telaio (FM_ _, FN_ _) 2002-08-01 - 2006-05-01 1998 cc 92 KW 125 CV 4 Cilindri Diesel FIFA
NEW HOLLAND
NEW HOLLAND T6
Modello Anno di Produzione Cilindrata KW CV Cilindri Alimentazione Codice Motore
T6 2012-10-01 - 4485 cc 89 KW 121 CV Cilindri
T6 2012-10-01 - 6728 cc 129 KW 175 CV Cilindri
T6 2012-10-01 - 6728 cc 121 KW 165 CV Cilindri
T6 2012-10-01 - 6728 cc 113 KW 154 CV Cilindri
T6 2012-10-01 - 4485 cc 120 KW 163 CV Cilindri
T6 2012-10-01 - 4485 cc 113 KW 154 CV Cilindri
T6 2012-10-01 - 4485 cc 105 KW 143 CV Cilindri
NEW HOLLAND T7
Modello Anno di Produzione Cilindrata KW CV Cilindri Alimentazione Codice Motore
T7 2010-08-01 - 6728 cc 191 KW 260 CV Cilindri
T7 2010-08-01 - 6728 cc 198 KW 269 CV Cilindri
T7 2010-08-01 - 6728 cc 126 KW 171 CV Cilindri
T7 2010-08-01 - 6728 cc 184 KW 250 CV Cilindri
T7 2010-08-01 - 6728 cc 172 KW 234 CV Cilindri
T7 2010-08-01 - 6728 cc 160 KW 218 CV Cilindri
T7 2010-08-01 - 6728 cc 156 KW 212 CV Cilindri
T7 2010-08-01 - 6728 cc 149 KW 203 CV Cilindri
T7 2010-08-01 - 6728 cc 138 KW 188 CV Cilindri
NEW HOLLAND TS-A
Modello Anno di Produzione Cilindrata KW CV Cilindri Alimentazione Codice Motore
TS-A 2003-10-01 - 2006-12-01 4474 cc 75 KW 102 CV Cilindri
TS-A 2003-10-01 - 2006-12-01 6720 cc 86 KW 117 CV Cilindri
TS-A 2003-10-01 - 2006-12-01 6720 cc 93 KW 126 CV Cilindri
TS-A 2003-10-01 - 2006-12-01 6720 cc 100 KW 136 CV Cilindri
TS-A 2003-12-01 - 4485 cc 85 KW 116 CV Cilindri
Info Tecniche

Il codice OE 47132003 identifica il quadro strumenti (instrument cluster) della famiglia New Holland TL-A. Il modulo gestisce l’indicazione di giri motore, ore lavoro, velocità veicolo, regime presa di forza (PDF), livelli e spie di allarme/servizio. L’architettura è mista con strumenti analogici e display LCD centrale, alloggiata nel cruscotto anteriore con cablaggio dedicato.

Caratteristiche tecniche

  • Alimentazione 12 V DC con massa dedicata; protezioni su linea e buzzer integrato.
  • Elettronica sigillata a prova di polvere/umidità; frontale in policarbonato con retroilluminazione del quadrante e del display.
  • Display LCD grafico centrale (famiglia TLA 2004–2008) per visualizzazione dati e messaggi di stato.
  • Interfacce tramite connettori multipolari automotive; ingressi per livello carburante, temperatura liquido, velocità veicolo (sensore cambio/ruota o radar dove previsto), regime PDF, pressione olio, alternatore e consensi di sicurezza.
  • Memorizzazione ore lavoro; funzione di auto-test all’accensione (lamp-test e sweep strumenti).

DIPA può intervenire per revisionare questi moduli grazie alla sua esperienza e competenza.

Funzionalità

  • Visualizzazione giri motore, ore lavoro, velocità veicolo e regime PDF 540/1000 (in base all’allestimento).
  • Indicatori analogici per carburante e temperatura; icone/spie per pressioni/temperature critiche, ricarica batteria, freno stazionamento, 4WD, bloccaggio differenziale, luci ed emergenze.
  • Avvisi acustici mediante buzzer interno su condizioni fuori soglia.
  • Dimmer retroilluminazione e test quadro all’inserimento chiave.
  • Parametrizzazione coerente con il modello/anno per tipologia sensori e curve galleggiante.

Applicazioni modelli

  • New Holland TL80A, TL90A, TL100A.

Difetti tipici

Accensione / spegnimento parziale o totale del quadro strumenti.
Malfunzionamento delle lancette.
Non entra in diagnosi / mancata comunicazione con quadro strumenti.
Malfunzionamento display digitale centrale superiore.
Malfunzionamento avviso sonoro / cicalino quadro strumenti.
RetroiIluminazione non funzionante o sempre attiva.

Conclusioni finali

Il quadro strumenti OE 47132003 appartiene alla piattaforma TL-A e centralizza l’indicazione dei parametri fondamentali di esercizio. Una diagnosi efficace parte da alimentazioni e masse, verifica dei connettori e dei sensori chiave (velocità, PDF, livello/temperatura) e dal controllo dello stato del display LCD.

DIPA dispone di una vasta gamma ricambi dedicati al mondo Agri: da quelli relativi ai veicoli a quelli dedicati alle attrezzature ausiliarie. Non solo: dispone di componenti revisionati di resa pari al nuovo con i quali è possibile realizzare un risparmio nella sostituzione fornendo un contributo alla salvaguardia dell’ambiente grazie all’economia circolare. Se il ricambio che fa per te non è disponibile, niente paura: DIPA può revisionare “on demand” il tuo pezzo restituendogli la piena funzionalità e sicurezza in tempi brevi.
