Avviso Importante

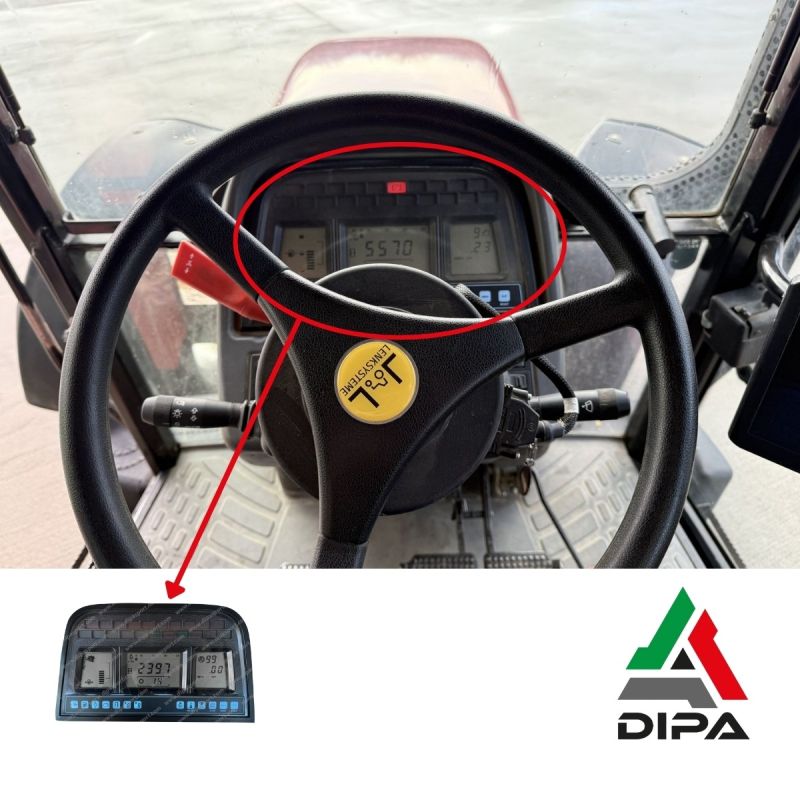

Quadro Strumenti Trattori New Holland

Codice DiPa:
DASH473R
Cod. OEM:
82021170
Marca:
ORIGINALE
Condizione:
Revisionato
Revisione Del Pannello Per Il Monitoraggio Di Motore, Ore Di Lavoro E Servizi Di Bordo
Per visualizzare disponibilità e prezzi fai il login o registrati
Sei un privato? Scopri come possiamo aiutarti
Errori e Difetti Tipici

Difetti Tipici:
Non funziona la tastiera a membrana
Il display mostra problemi ai pixel
Visualizzazione indicazioni errate

Applicazioni
NEW HOLLAND
NEW HOLLAND 5000
Modello Anno di Produzione Cilindrata KW CV Cilindri Alimentazione Codice Motore
5000 2012-01-01 - 2931 cc 40 KW 55 CV 3 Cilindri Diesel 8035.25.720
NEW HOLLAND Boomer
Modello Anno di Produzione Cilindrata KW CV Cilindri Alimentazione Codice Motore
Boomer 2009-04-01 - 2217 cc 33 KW 46 CV 4 Cilindri Diesel N844L
Boomer 2009-04-01 - 1995 cc 30 KW 41 CV 4 Cilindri Diesel N844
Boomer 2009-04-01 - 2217 cc 37 KW 50 CV 4 Cilindri Diesel N844L
NEW HOLLAND Series 90
Modello Anno di Produzione Cilindrata KW CV Cilindri Alimentazione Codice Motore
Series 90 1993-01-01 - 5861 cc 82 KW 112 CV 6 Cilindri Diesel 8065.E
Series 90 1993-01-01 - 5861 cc 82 KW 112 CV 6 Cilindri Diesel 8061.05
Series 90 1993-01-01 - 8102 cc 132 KW 180 CV 6 Cilindri Diesel 8365.25.500
NEW HOLLAND T3000
Modello Anno di Produzione Cilindrata KW CV Cilindri Alimentazione Codice Motore
T3000 2007-01-01 - 1995 cc 32 KW 44 CV 4 Cilindri Diesel 4TNV84T-BGGE
T3000 2007-01-01 - 1642 cc 26 KW 35 CV 3 Cilindri Diesel 3TNV88-BDSA
NEW HOLLAND TM
Modello Anno di Produzione Cilindrata KW CV Cilindri Alimentazione Codice Motore
TM 2000-09-01 - 2007-12-01 7480 cc 93 KW 126 CV 6 Cilindri Diesel 675 TA/HB
TM 2000-09-01 - 2007-12-01 7480 cc 101 KW 137 CV 6 Cilindri Diesel 675 TA/HB
TM 2002-01-01 - 2007-02-01 7480 cc 103 KW 140 CV 6 Cilindri Diesel 675 TA/HA
TM 2002-01-01 - 2007-02-01 7480 cc 110 KW 149 CV 6 Cilindri Diesel 675 TA/HA
TM 2002-01-01 - 2007-12-01 7480 cc 82 KW 111 CV 6 Cilindri Diesel 675 TA/HD
TM 2002-01-01 - 2007-12-01 7480 cc 91 KW 124 CV 6 Cilindri Diesel 675 TA/HD
TM 2002-01-01 - 2007-12-01 7480 cc 86 KW 117 CV 6 Cilindri Diesel 675 TA/HC
TM 2002-12-01 - 7480 cc 106 KW 144 CV 6 Cilindri Diesel 675 TA/HB
TM 2003-01-01 - 7480 cc 130 KW 177 CV 6 Cilindri Diesel 675 TA/FB
TM 2004-01-01 - 7480 cc 142 KW 193 CV 6 Cilindri Diesel 675 TA/FA
TM 2005-01-01 - 2007-12-01 7480 cc 130 KW 177 CV 6 Cilindri Diesel 675 TA/FB
NEW HOLLAND TN
Modello Anno di Produzione Cilindrata KW CV Cilindri Alimentazione Codice Motore
TN 1999-01-01 - 2002-12-01 3613 cc 44 KW 60 CV 4 Cilindri Diesel 8045.06
NEW HOLLAND TNF-A
Modello Anno di Produzione Cilindrata KW CV Cilindri Alimentazione Codice Motore
TNF-A 2004-01-01 - 3908 cc 54 KW 73 CV 4 Cilindri Diesel 8045.05
TNF-A 2004-01-01 - 3908 cc 54 KW 72 CV 4 Cilindri Diesel 8045.05
NEW HOLLAND TS100
Modello Anno di Produzione Cilindrata KW CV Cilindri Alimentazione Codice Motore
TS100 1999-10-01 - 2003-12-01 4987 cc 73 KW 99 CV 4 Cilindri Diesel 450T/PF
NEW HOLLAND TS90
Modello Anno di Produzione Cilindrata KW CV Cilindri Alimentazione Codice Motore
TS90 1999-12-01 - 2003-12-01 4987 cc 66 KW 90 CV 4 Cilindri Diesel 450T/PF
Info Tecniche

Il 82011705 è un quadro strumenti elettronico per trattori New Holland, impiegato come pannello di visualizzazione e allarme del motore e dei servizi di bordo. Integra indicatori analogico/digitali e logiche di avviso acustico/visivo. È previsto in diverse installazioni ed è stato oggetto di sostituzioni successive con codici aggiornati, mantenendo compatibilità meccanica ed elettrica all’interno della stessa famiglia.

Caratteristiche tecniche

  • Architettura: unità elettronica con display LCD (segmenti/icone) e strumenti analogici dedicati
  • Indicatori tipici: contagiri motore, velocità/avanzamento (quando presente sensore), livello carburante, temperatura liquido, contaore
  • Spie/icone: pressione olio, temperatura, batteria/ricarica, filtro aria, freni/trasmissione, PTO, 4WD, differenziale, e altre spie di servizio secondo allestimento
  • Segnalazione acustica: buzzer integrato per condizioni di allarme
  • Interfacce di segnale: ingressi da sensori resistivi/termistori (livello/temperatura), interruttori di pressione, segnale W/D+ alternatore (giri/ricarica), pick-up velocità (ruota/cambio) a seconda della versione
  • Alimentazione: rete di bordo 12 V con protezioni interne, massa a telaio e connettore multipolare posteriore
  • Illuminazione: retroilluminazione del quadrante/LCM per visibilità notturna
  • Installazione: montaggio su cruscotto originale con cornice frontale e fissaggi elastici/viti

DIPA può intervenire per revisionare questi moduli grazie alla sua esperienza e competenza.

Funzionalità

  • Visualizzazione parametri motore/veicolo in tempo reale
  • Memorizzazione ore lavoro e gestione spie di manutenzione
  • Logiche di allarme con attivazione spie/buzzer in caso di valori fuori soglia
  • Interfaccia operatore centralizzata per lo stato dei sistemi ausiliari (PTO, 4WD, differenziale, freni)

Applicazioni modelli

  • Trattori New Holland serie 3000/5000/8000/Boomer/90/100/TM/TN/TNF

Difetti tipici

  • Non funziona la tastiera a membrana
  • Il display mostra problemi ai pixel
  • Visualizzazione indicazioni errate

Conclusioni finali

Il quadro strumenti 82011705 è il nodo di visualizzazione/allarme della plancia dei trattori New Holland della relativa famiglia. In assistenza è prioritario verificare alimentazioni/masse, integrità dei connettori, retroilluminazione e sensori a monte (livello/temperatura/alternatore/velocità).

DIPA dispone di una vasta gamma ricambi dedicati al mondo Agri: da quelli relativi ai veicoli a quelli dedicati alle attrezzature ausiliarie. Non solo: dispone di componenti revisionati di resa pari al nuovo con i quali è possibile realizzare un risparmio nella sostituzione fornendo un contributo alla salvaguardia dell’ambiente grazie all’economia circolare. Se il ricambio che fa per te non è disponibile, niente paura: DIPA può revisionare “on demand” il tuo pezzo restituendogli la piena funzionalità e sicurezza in tempi brevi.
