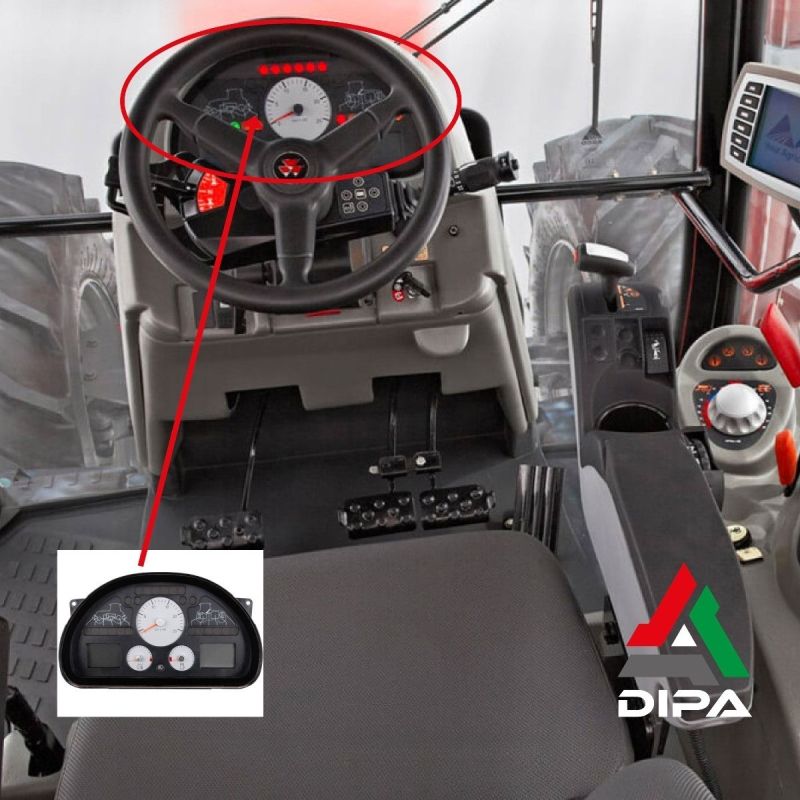

Quadro Strumenti Massey Ferguson Serie MF 6000 7000 8000
- Codice DiPa:
- DASH504R
- Cod. OEM:
- 3787409E97
- Marca:
- AST
- Cod.Cross:
- Condizione:
- Revisionato
Dettagli
Il quadro strumenti DCC2 codice 3787409 per trattori Massey Ferguson serie MF 6000, 7000 e 8000 offre un monitoraggio preciso dei parametri funzionali e prestazionali del mezzo. Integra indicatori analogici a motorini passo-passo e un display LCD multifunzione per ore lavoro, messaggi e avvisi CAN-BUS. Progettato per uso agricolo, è sigillato, resistente a polvere e umidità, con installazione plug-and-play sul cablaggio originale AGCO/MF.
Errori e Difetti Tipici
Difetti Tipici:
LCD: perdita di contrasto/segmenti rovinati (bleeding)/opacizzazione della lente
Schermo buio o luminosità irregolare
Indici che s'impuntano, non si azzerano o vanno a scatti
Spegnimenti intermittenti per saldature PCB difettose
Infiltrazioni di umidità
Reset del quadro e dell'orologio per cadute di tensione all'avviamento
Applicazioni
FORD
FORD TRANSIT Autobus (FD_ _, FB_ _, FS_ _, FZ_ _, FC_ _)
| Modello | Anno di Produzione | Cilindrata | KW | CV | Cilindri | Alimentazione | Codice Motore |
|---|---|---|---|---|---|---|---|
| TRANSIT Autobus (FD_ _, FB_ _, FS_ _, FZ_ _, FC_ _) | 2004-03-01 - 2006-05-01 | 2402 cc | 101 KW | 137 CV | 4 Cilindri | Diesel | H9FA |
| TRANSIT Autobus (FD_ _, FB_ _, FS_ _, FZ_ _, FC_ _) | 2004-03-01 - 2006-05-01 | 2402 cc | 85 KW | 115 CV | 4 Cilindri | Diesel | FXFA |
FORD TRANSIT Furgone (FA_ _)
| Modello | Anno di Produzione | Cilindrata | KW | CV | Cilindri | Alimentazione | Codice Motore |
|---|---|---|---|---|---|---|---|
| TRANSIT Furgone (FA_ _), TRANSIT Van (FA_ _) | 2004-03-01 - 2006-05-01 | 2402 cc | 101 KW | 137 CV | 4 Cilindri | Diesel | H9FA |
| TRANSIT Furgone (FA_ _), TRANSIT Van (FA_ _) | 2004-03-01 - 2006-05-01 | 2402 cc | 85 KW | 115 CV | 4 Cilindri | Diesel | FXFA |
FORD TRANSIT Pianale piatto/Telaio (FM_ _, FN_ _)
| Modello | Anno di Produzione | Cilindrata | KW | CV | Cilindri | Alimentazione | Codice Motore |
|---|---|---|---|---|---|---|---|
| TRANSIT Pianale piatto/Telaio (FM_ _, FN_ _) | 2004-03-01 - 2006-05-01 | 2402 cc | 101 KW | 137 CV | 4 Cilindri | Diesel | H9FA |
| TRANSIT Pianale piatto/Telaio (FM_ _, FN_ _) | 2004-03-01 - 2006-05-01 | 2402 cc | 85 KW | 115 CV | 4 Cilindri | Diesel | FXFA |
MASSEY FERGUSON
MASSEY FERGUSON MF 6600
| Modello | Anno di Produzione | Cilindrata | KW | CV | Cilindri | Alimentazione | Codice Motore |
|---|---|---|---|---|---|---|---|
| MF 6600 | 2013-02-01 - | 4900 cc | 107 KW | 145 CV | Cilindri | ||
| MF 6600 | 2013-02-01 - | 4900 cc | 88 KW | 120 CV | Cilindri | ||
| MF 6600 | 2013-02-01 - | 4900 cc | 118 KW | 160 CV | Cilindri |
MASSEY FERGUSON MF 7600
| Modello | Anno di Produzione | Cilindrata | KW | CV | Cilindri | Alimentazione | Codice Motore |
|---|---|---|---|---|---|---|---|
| MF 7600 | 2011-11-01 - | 6600 cc | 158 KW | 215 CV | Cilindri | ||
| MF 7600 | 2011-11-01 - | 7365 cc | 173 KW | 235 CV | Cilindri | ||
| MF 7600 | 2011-11-01 - | 6600 cc | 147 KW | 200 CV | Cilindri | ||
| MF 7600 | 2011-11-01 - | 7365 cc | 187 KW | 255 CV | Cilindri | ||
| MF 7600 | 2011-11-01 - | 6600 cc | 136 KW | 185 CV | Cilindri | ||
| MF 7600 | 2011-11-01 - | 6600 cc | 129 KW | 175 CV | Cilindri | ||
| MF 7600 | 2011-11-01 - | 6600 cc | 110 KW | 150 CV | Cilindri | ||
| MF 7600 | 2011-11-01 - | 6600 cc | 103 KW | 140 CV | Cilindri |
MASSEY FERGUSON MF 8600
| Modello | Anno di Produzione | Cilindrata | KW | CV | Cilindri | Alimentazione | Codice Motore |
|---|---|---|---|---|---|---|---|
| MF 8600 | 2008-11-01 - | 8400 cc | 272 KW | 370 CV | Cilindri | ||
| MF 8600 | 2008-11-01 - | 8400 cc | 199 KW | 270 CV | Cilindri | ||
| MF 8600 | 2008-11-01 - | 8400 cc | 257 KW | 350 CV | Cilindri | ||
| MF 8600 | 2008-11-01 - | 8400 cc | 235 KW | 320 CV | Cilindri | ||
| MF 8600 | 2008-11-01 - | 8400 cc | 217 KW | 295 CV | Cilindri |
MASSEY FERGUSON MF 8700
| Modello | Anno di Produzione | Cilindrata | KW | CV | Cilindri | Alimentazione | Codice Motore |
|---|---|---|---|---|---|---|---|
| MF 8700 | 2013-11-01 - | 8400 cc | 199 KW | 270 CV | Cilindri | ||
| MF 8700 | 2013-11-01 - | 8400 cc | 217 KW | 295 CV | Cilindri | ||
| MF 8700 | 2013-11-01 - | 8400 cc | 235 KW | 320 CV | Cilindri | ||
| MF 8700 | 2013-11-01 - | 8400 cc | 257 KW | 350 CV | Cilindri | ||
| MF 8700 | 2013-11-01 - | 8400 cc | 272 KW | 370 CV | Cilindri |
Info Tecniche
Il codice 3787409 identifica la famiglia di quadri strumenti DCC2 utilizzata su trattori Massey Ferguson di media-alta potenza. L’unità integra indicatori analogici a motorini passo-passo e un display LCD per messaggi, ore macchina e parametri ausiliari. Il modulo è sigillato per l’uso agricolo, si installa plug-and-play sul cablaggio originale AGCO/MF e dialoga con le centraline veicolo tramite rete CAN.
Caratteristiche tecniche
- Alimentazione 12 V DC con protezioni interne.
- Architettura DCC2: logica elettronica dedicata con comunicazione CAN-BUS verso ECU motore/trasmissione.
- Indicatori per regime motore, temperatura, livello carburante e indicatori di stato.
- Display LCD multifunzione per ore lavoro, messaggi di avviso e menù di impostazioni di base.
- Retroilluminazione integrata per la lettura in bassa luminosità.
- Connettore multipolare posteriore e staffe di fissaggio OE per cruscotto MF.
- Corpo in tecnopolimero, finestra frontale anti-riflesso, guarnizioni antipolvere/umidità.
DIPA può intervenire per revisionare questi ricambi grazie alla sua esperienza e competenza.
Funzionalità
- Visualizzazione giri motore, temperatura refrigerante, livello carburante, tensione batteria.
- Contatore ore digitale per piani manutentivi.
- Batteria completa di spie: pressione olio, carica alternatore, freno, PTO, 4WD/blocco differenziale, preriscaldo, luci e avvisi di sistema.
- Test spie/strumenti all’accensione (lamp-test).
- Visualizzazione messaggi diagnostici provenienti dalle centraline tramite CAN.
Applicazioni modelli
- Massey Ferguson Serie MF 6000/7000/8000
Difetti tipici
- LCD: perdita di contrasto/segmenti rovinati (bleeding)/opacizzazione della lente
- Schermo buio o luminosità irregolare
- Indici che s'impuntano, non si azzerano o vanno a scatti
- Spegnimenti intermittenti
- Infiltrazioni di umidità
- Reset del quadro e dell'orologio per cadute di tensione all'avviamento
Conclusioni finali
Il quadro strumenti OE 3787409 (DCC2) è la scelta corretta per molte varianti Massey Ferguson 6000/7000/8000.
DIPA dispone di una vasta gamma ricambi dedicati al mondo Agri: da quelli relativi ai veicoli a quelli dedicati alle attrezzature ausiliarie. Non solo: dispone di componenti revisionati di resa pari al nuovo con i quali è possibile realizzare un risparmio nella sostituzione fornendo un contributo alla salvaguardia dell’ambiente grazie all’economia circolare. Se il ricambio che fa per te non è disponibile, niente paura: DIPA può revisionare “on demand” il tuo pezzo restituendogli la piena funzionalità e sicurezza in tempi brevi.
