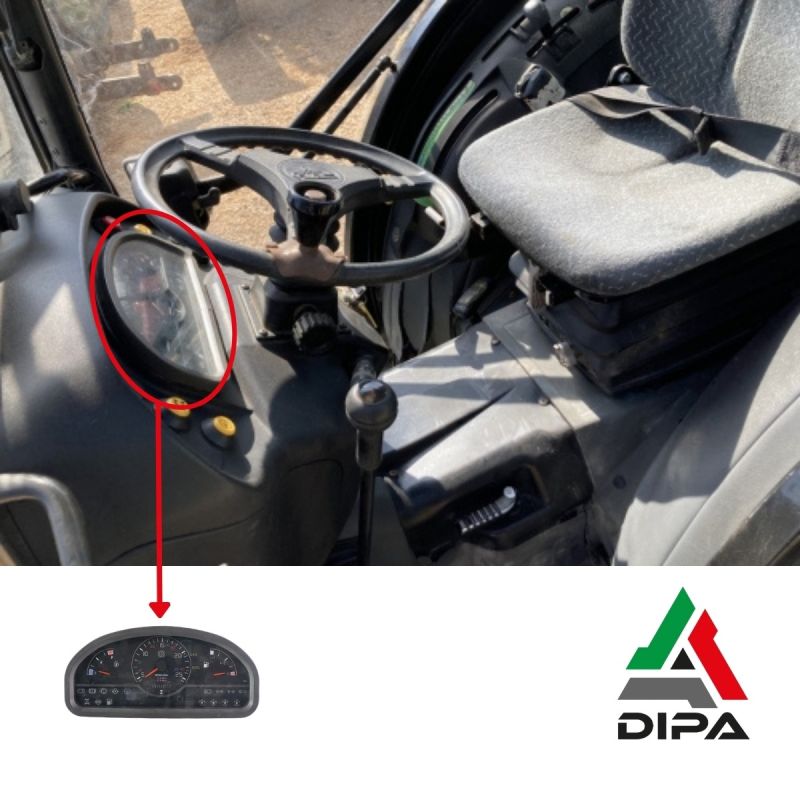

Quadro Strumenti Lamborghini RS Same Dorado

Codice DiPa:
DASH761R
Cod. OEM:
28339210010
Marca:
DIPA SPORT
Condizione:
Revisionato
Revisione Del Quadro Strumenti Per Il Monitoraggio Dei Parametri Di Funzionamento, Con Controllo Di Ore Di Lavoro, Temperature E Livelli
Per visualizzare disponibilità e prezzi fai il login o registrati
Sei un privato? Scopri come possiamo aiutarti
Errori e Difetti Tipici

Difetti Tipici:
Malfunzionamento lancetta contagiri
Malfunzionamento lancetta livello carburante
Malfunzionamento lancetta temperatura

Applicazioni
SAME
SAME DORADO
Modello Anno di Produzione Cilindrata KW CV Cilindri Alimentazione Codice Motore
DORADO 2004-10-01 - 2007-12-01 3000 cc 41 KW 56 CV 3 Cilindri Diesel 1000.3 W
DORADO 2004-10-01 - 2009-12-01 3000 cc 52 KW 71 CV 3 Cilindri Diesel 1000.3WT
DORADO 2004-10-01 - 2009-12-01 4000 cc 64 KW 87 CV 4 Cilindri Diesel 1000.4 WT
Info Tecniche

Il codice OE 28339210010 identifica un quadro strumenti per trattori Lamborghini (gruppo SDF) impiegato su allestimenti agricoli con cruscotto analogico‐digitale. L’unità integra indicatori a lancetta per i parametri primari, un display per ore macchina/messaggi e la matrice di spie di servizio, in una scocca progettata per resistere a vibrazioni, polvere e umidità tipiche dell’ambiente agricolo.

Caratteristiche tecniche

  • Alimentazione 12 V con regolazione interna e protezioni contro inversioni e picchi.
  • Architettura mista: lancette per giri motore, temperatura liquido e livello carburante; display LCD/segmenti per ore macchina e messaggi.
  • Connettori multipolari sigillati; cablaggio con masse dedicate e linee sensori separate.
  • Compatibilità con sensori resistivi (livello), termistori NTC (temperatura), pick-up induttivi/Hall (giri/velocità).
  • Retroilluminazione uniforme e autotest spie all’avviamento.
  • Memoria non volatile per contatore ore macchina.
  • Varianti di grafica quadrante e layout spie in base a modello/anno.

DIPA può intervenire per revisionare questi moduli grazie alla sua esperienza e competenza.

Funzionalità

  • Visualizzazione in tempo reale di giri motore, temperatura refrigerante e livello carburante.
  • Indicazione ore macchina e messaggi sintetici di avvertenza.
  • Segnalazioni luminose per pressione olio, carica alternatore, freno di stazionamento, indicatori di direzione, luci, anomalie trasmissione/idraulica.
  • Eventuale visualizzazione velocità veicolo/PTO se presente sensore e taratura corretta.
  • Diagnostica interna di base (segnalazione anomalia alimentazione/retroilluminazione dove previsto).

Applicazioni modelli

  • Trattori Lamborghini della famiglia RS (piattaforma SDF) e modelli affini di pari piattaforma.

Difetti tipici

  • Malfunzionamento lancetta contagiri
  • Malfunzionamento lancetta livello carburante
  • Malfunzionamento lancetta temperatura

Conclusioni finali

Il quadro strumenti OE 28339210010 è un’unità dedicata alla piattaforma Lamborghini/SDF con funzioni essenziali di monitoraggio e sicurezza. Prima della sostituzione è consigliata la verifica di compatibilità elettrica e meccanica (pinout, fissaggi, grafica), l’eventuale taratura velocità/PTO e il controllo del cablaggio.
