Unità Di Controllo Avvolgitrici Tanco AutoWrap

Difetti Tipici:
L’unità di controllo non funziona
I pulsanti non funzionano
La funzione di avvolgimento non è operativa
Il vetro frontale ha delle crepe

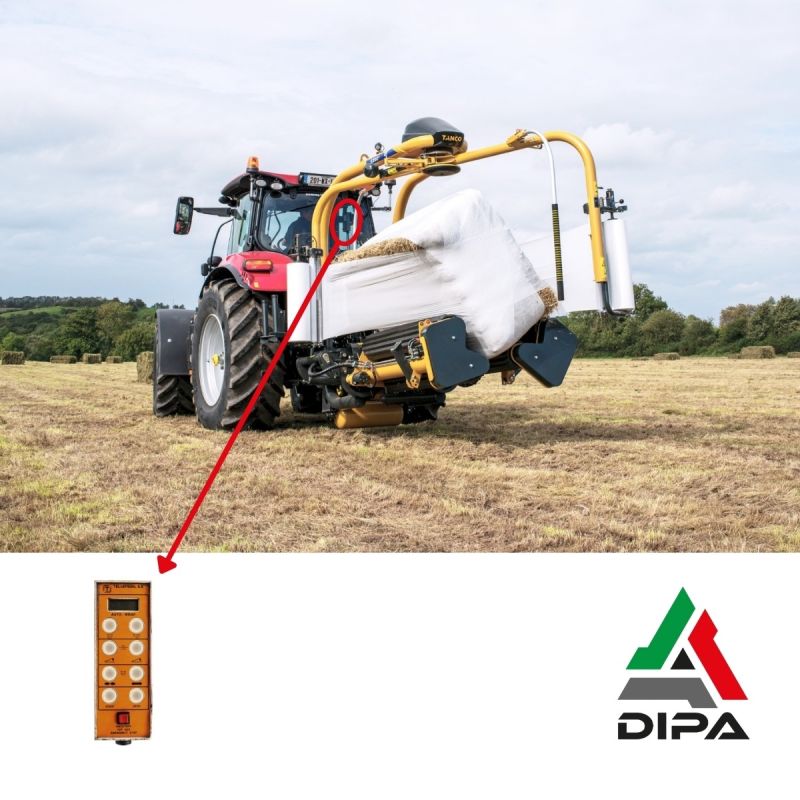

L’unità di controllo CR9002 appartiene alla famiglia di centraline Tanco CR900/x per avvolgitrici di balle AutoWrap. È un comando elettronico da cabina che gestisce e monitora il ciclo di fasciatura (automatico e manuale), interfacciandosi con distributore elettroidraulico e sensori macchina (conteggio giri tavola, “tip”/ribaltamento, cut&start, eventuale autoload). È tipica su modelli rotanti Tanco delle serie 13xx/14xx/15xx e 5xx, in varianti CR900-*, con logica e pulsantiera dedicate.

Caratteristiche tecniche

• Alimentazione: 12 V DC con collegamento diretto a batteria del trattore (positivo/negativo dedicati).
• Interfaccia operatore: pulsantiera e display a 7-segmenti/alfanumerico per indicazioni di stato, conteggio giri e modalità.
• Modalità di lavoro: Automatico (ciclo completo programmato) e Manuale (comandi singoli).
• Funzioni rapide: avvio/stop ciclo, ADD WRAP (aggiunta spire), rotazione tavola Dx/Sx, tip up/down, gestione cut & start film.
• Programmazione: set numero giri tavola (target 0–99, a seconda del modello), contatore lotti e totalizzatore balle.
• I/O verso macchina: uscite verso elettrovalvole idrauliche; ingressi da sensore giri/prossimità su tavola, sensori finecorsa tip/cut&start, eventuali sensori autoload.
• Protezioni: messaggi d’allerta su display, emergenza/stop su versioni predisposte; cablaggio con connettori stagni (Deutsch o equivalenti).
• Compatibilità: vari modelli AutoWrap rotanti (es. 1300/1310/1320, 1400, 1510/1514, 580/1080… a seconda della versione CR900-*).

DIPA può intervenire per revisionare questi moduli grazie alla sua esperienza e competenza.

Funzionalità

• Gestione ciclo automatico: conteggio giri, taglio e ripresa film, posizionamento tavola per scarico, ritorno in posizione di carico.
• Controllo manuale: attuazione singole fasi per diagnostica e gestione situazioni particolari in campo.
• Regolazioni rapide: modifica numero spire, aggiunta spire al volo (Add Wrap).
• Diagnostica operativa: indicazioni su display per stato, errori, suggerimenti di intervento; supporto alle procedure di test.
• Sicurezza ed efficienza: interlock su funzioni per ridurre errori operatore; ottimizzazione tempi ciclo con sequenze preprogrammate.
• Conteggi: parziale per lotto e totalizzatore per statistiche di lavoro.

Applicazioni modelli

• Avvolgitrici Tanco AutoWrap rotanti di diverse generazioni (serie 13xx/14xx/15xx; alcune 5xx), dotate di controller serie CR900.

Difetti tipici

• L’unità di controllo non funziona
• I pulsanti non funzionano
• La funzione di avvolgimento non è operativa
• Il vetro frontale ha delle crepe

Conclusioni finali

La CR9002 è una centralina robusta e diffusa sulle avvolgitrici Tanco AutoWrap, progettata per automatizzare il ciclo di fasciatura e semplificare l’uso in campo. Le criticità ricorrenti riguardano alimentazione, comandi utente e stadi di potenza verso le valvole.

DIPA dispone di una vasta gamma ricambi dedicati al mondo Agri: da quelli relativi ai veicoli a quelli dedicati alle attrezzature ausiliarie. Non solo: dispone di componenti revisionati di resa pari al nuovo con i quali è possibile realizzare un risparmio nella sostituzione fornendo un contributo alla salvaguardia dell’ambiente grazie all’economia circolare. Se il ricambio che fa per te non è disponibile, niente paura: DIPA può revisionare “on demand” il tuo pezzo restituendogli la piena funzionalità e sicurezza in tempi brevi.
