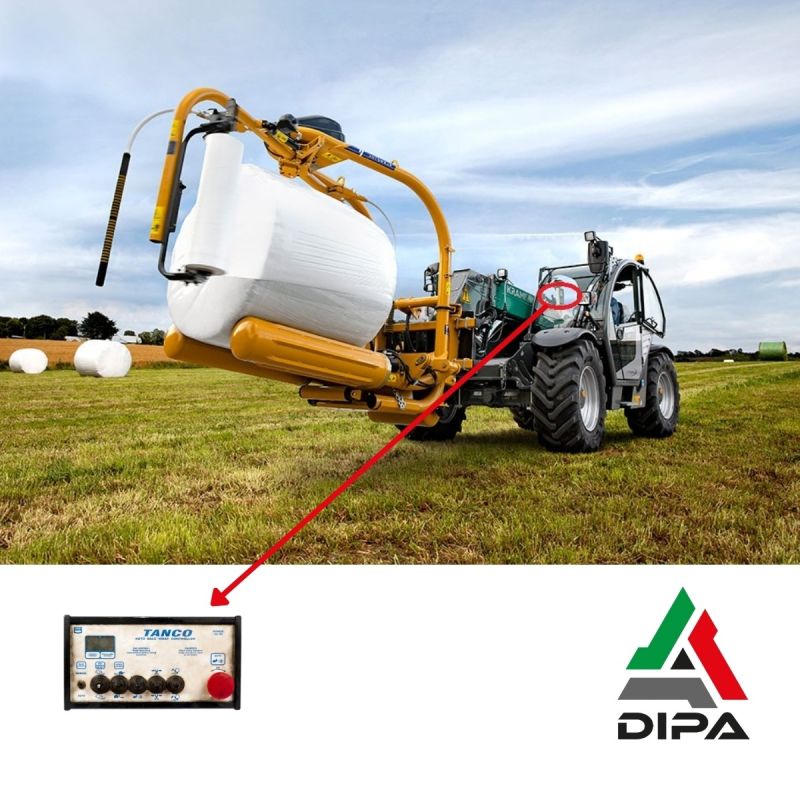

Modulo Di Controllo Avvolgitrici Tanco AutoWrap

Difetti Tipici:
Tasti non funzionanti per usura o sporco
Display LCD guasto (segmenti mancanti, poco leggibile)
Problemi di alimentazione 12V (saldature crepate, ossidazioni, connettori)
Infiltrazioni di acqua/polvere che danneggiano la scheda interna
Componenti bruciati da picchi di tensione
Blocchi software con necessità di reset

Il codice ABWT.KCK identifica il pannello operatore da cabina delle avvolgitrici Tanco AutoWrap. Il modulo gestisce l’intero ciclo di fasciatura in modalità automatica e manuale, interfacciandosi con i sensori macchina e con le elettrovalvole del gruppo idraulico per rotazione tavola/bracci, taglio e riaggancio film, ribaltamento/scarico e funzioni ausiliarie.

Caratteristiche tecniche

• Alimentazione: 12 V DC con collegamento diretto alla batteria del trattore (positivo e massa dedicati).
• Interfaccia utente: display (4 cifre/alfanumerico, a seconda della versione) e tastiera a membrana con pulsanti start/stop, A/M, Add Wrap, comandi singoli di movimento.
• Programmazione: memorie Store A–J, Parziale e Grand Total; parametri operativi con livelli Operatore e Tecnico (accesso protetto).
• Conteggio e target: impostazione numero spire/giri tavola (0–99), visualizzazione stato ciclo e allarmi operativi.
• I/O: uscite verso elettrovalvole numerate (inclusa valvola “master”); ingressi da sensore giri/posizione e finecorsa per cutter e ribaltamento.
• Protezioni/logica: gestione allarmi (rottura film, overspeed), fermo in posizione per taglio e ripartenza, reset dati.

DIPA può intervenire per revisionare questi moduli grazie alla sua esperienza e competenza.

Funzionalità

• Ciclo automatico one-touch con conteggio spire, posizionamento per taglio/aggancio film e sequenza di scarico.
• Modalità manuale per diagnostica e movimentazioni singole (tavola/bracci, cutter open/close, tip up/down).
• Add Wrap durante il ciclo o su balla successiva per aumentare le spire di fasciatura.
• Statistiche di lavoro con memorie, parziali e totalizzatori.
• Segnalazioni e sicurezza con messaggi/icone su display e interlock per prevenire manovre errate.

Applicazioni modelli

• Avvolgitrici Tanco AutoWrap di diverse serie (es. 13xx/1310/1320 e modelli affini), equipaggiate con pannello della famiglia AutoWrap
• Difetti tipici

• Tasti non funzionanti per usura o sporco.
• Display LCD guasto (segmenti mancanti, poco leggibile).
• Problemi di alimentazione 12V (saldature crepate, ossidazioni, connettori).
• Infiltrazioni di acqua/polvere che danneggiano la scheda interna.
• Componenti bruciati da picchi di tensione.
• Blocchi software con necessità di reset.

Conclusioni finali

Il TANCO ABWT.KCK è il cuore della gestione del ciclo AutoWrap: consente automazioni affidabili e una diagnostica rapida in campo.

DIPA dispone di una vasta gamma ricambi dedicati al mondo Agri: da quelli relativi ai veicoli a quelli dedicati alle attrezzature ausiliarie. Non solo: dispone di componenti revisionati di resa pari al nuovo con i quali è possibile realizzare un risparmio nella sostituzione fornendo un contributo alla salvaguardia dell’ambiente grazie all’economia circolare. Se il ricambio che fa per te non è disponibile, niente paura: DIPA può revisionare “on demand” il tuo pezzo restituendogli la piena funzionalità e sicurezza in tempi brevi.
