Quadro Strumenti Escavatore Cingolato Komatsu Serie PC- MR

Difetti Tipici:
Pannello completamente inattivo
Il display è di difficile lettura per segmenti mancanti o righe sullo schermo o luminosità molto bassa
Le lancette sono instabili oppure danno indicazioni errate

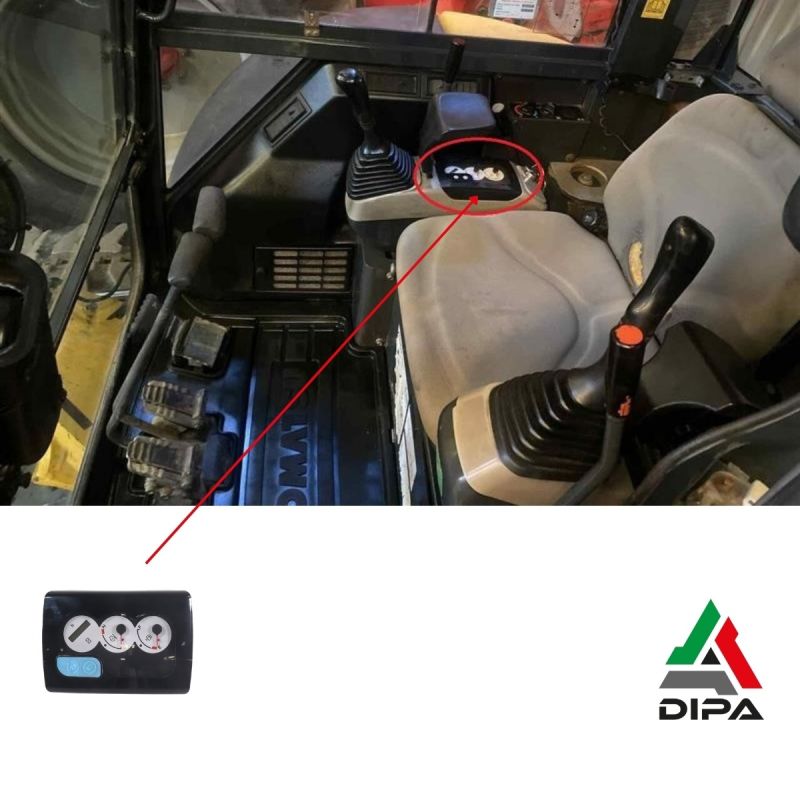

Il codice OE 22M06R3101 identifica il quadro strumenti installato su escavatori cingolati Komatsu della serie PC MR-2.

Si tratta del modulo elettronico frontale montato in cabina che integra un piccolo display, spie di controllo e logica di monitoraggio. Attraverso questo pannello l’operatore visualizza i parametri principali della macchina, le ore di lavoro e gli eventuali allarmi provenienti dalle centraline motore e idraulica.

Caratteristiche tecniche

• Tipologia: quadro strumenti elettronico completo.
• Struttura: scheda elettronica, piccolo display, spie luminose, tasti frontali e buzzer integrato o collegato.
• Alimentazione: collegamento diretto all’impianto elettrico macchina.
• Collegamenti: connettori multipolari sigillati per segnali provenienti da sensori, interruttori di sicurezza e centraline
• Installazione: montaggio nel cruscotto cabina fissato con viti su supporto plastico o metallico.
• Funzione di memoria: memorizzazione ore macchina e storico base dei parametri monitorati.

DIPA può intervenire per revisionare questi componenti grazie alla sua esperienza e competenza.

Funzionalità

• Visualizzazione parametri macchina: controllo di temperatura liquido di raffreddamento, livello carburante, carica alternatore, pressione olio motore tramite spie e/o indicatori presenti sul pannello.
• Segnalazione allarmi e anomalie: accensione di spie e attivazione del buzzer in caso di sovratemperatura, bassa pressione olio, batteria scarica, livello carburante basso e altre condizioni di pericolo o anomalia.
• Contaore integrato: registrazione e visualizzazione delle ore di lavoro della macchina, con valore utilizzato per manutenzioni programmate e valutazione usura del mezzo
• Gestione modalità operative: indicazione di modalità di lavoro e di funzioni come la selezione della velocità di traslazione o la presenza di funzioni power/eco (a seconda del modello).

Applicazioni modelli

• Komatsu Serie PC-MR

Difetti tipici

• Pannello completamente inattivo.
• Il display è di difficile lettura per segmenti mancanti o righe sullo schermo o luminosità molto bassa.
• Le lancette sono instabili oppure danno indicazioni errate.

Conclusioni finali

Il quadro strumenti Komatsu OE 22M06R3101 è un componente chiave dei miniescavatori serie PC-MR: centralizza la visualizzazione di parametri vitali, gestisce le segnalazioni di allarme e integra il contaore macchina.

DIPA dispone di una vasta gamma ricambi dedicati al mondo Truck, veicoli da cantiere e attrezzature industriali. Non solo: dispone di componenti revisionati di resa pari al nuovo con i quali è possibile realizzare un risparmio nella sostituzione fornendo un contributo alla salvaguardia dell’ambiente grazie all’economia circolare. Se il ricambio che fa per te non è disponibile, niente paura: DIPA può revisionare “on demand” il tuo pezzo restituendogli la piena funzionalità e sicurezza in tempi brevi.
