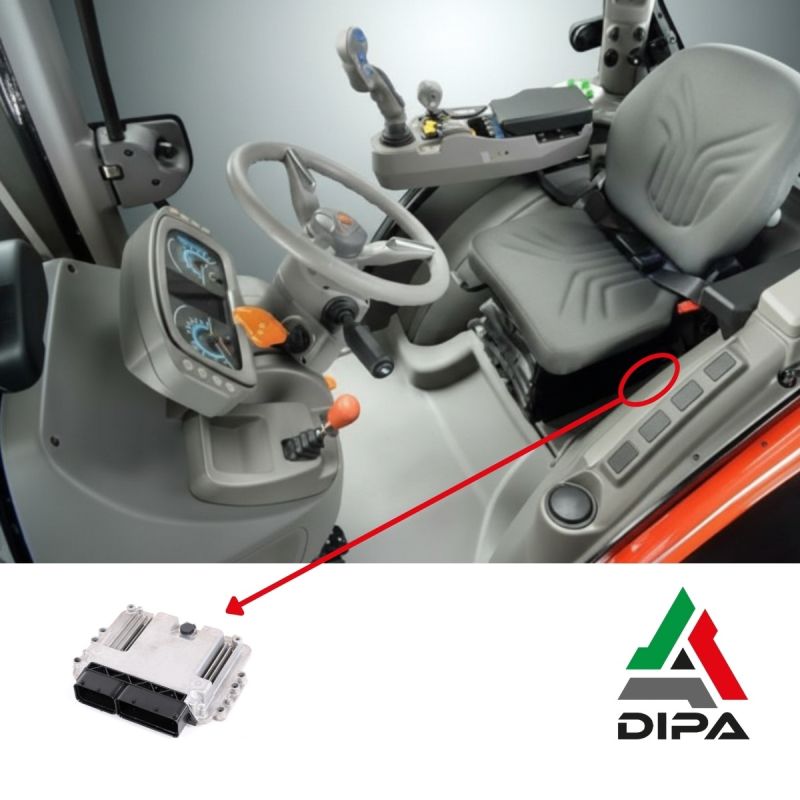

Centralina Motore Edc 16Uc40-4.12 Same Diamond 270

Difetti Tipici:
La centralina non dialoga con lo strumento di diagnosi
Mancata accensione o spegnimenti sporadici
La centralina va in protezione

La centralina con codice OE 0281020069 è una centralina motore Bosch della famiglia EDC impiegata in ambito off-road/agricolo per la gestione completa di motori diesel a iniezione elettronica. In ambito SAME trova applicazione su trattori con motorizzazioni di derivazione Deutz e architettura common rail, dove la centralina governa l’intero ciclo di combustione, le strategie di coppia e le funzioni di controllo emissioni come la serie Diamond.

Questa EDC supervisiona il motore: acquisisce segnali dai sensori, elabora mappe e logiche di controllo, pilota attuatori e gestisce diagnostica e protezioni, mantenendo prestazioni e affidabilità in condizioni operative gravose (campo, polvere, vibrazioni, temperatura, umidità).

Caratteristiche tecniche

• Centralina Bosch EDC16UC40 (famiglia EDC16 per applicazioni diesel)
• Gestione motore diesel common rail con controllo elettronico di quantità iniezione, anticipo/tempi di iniezione, pressione rail (regolazione in anello chiuso)
• Interfaccia di comunicazione su bus CAN per scambio dati con quadro strumenti, moduli di macchina e diagnostica.
• Gestione sensori tipici motore diesel: giri/fase (albero motore e camme); pressione rail e temperatura carburante (se presente nel sistema); pressione aria/boost (MAP), temperatura aria aspirata, temperatura liquido; altri segnali di plausibilità e protezione (dipendono dall’allestimento)
• Uscite pilotate: elettrovalvole/attuatori turbo; attuazione EGR e componenti correlati; gestione preriscaldo, relè consensi e comandi ausiliari (ventole, elettrovalvole, ecc., a seconda dell’impianto)
• Memorie interne (flash/EEPROM) per software, calibrazioni e adattamenti; autodiagnosi con monitoraggio interno hardware.

DIPA può intervenire per revisionare questi componenti grazie alla sua esperienza e competenza.

Funzionalità

• Controllo coppia e regime: calcolo della richiesta coppia in funzione di acceleratore, carico e condizioni operative, con limitatori e protezioni.
• Gestione iniezione common rail: dosaggio carburante e gestione multi-iniezione; controllo pressione rail e strategie di stabilizzazione combustione
• Gestione aria e sovralimentazione: regolazione della pressione di sovralimentazione e strategie di protezione in caso di incoerenze.
• Gestione emissioni (quando presente sulla specifica applicazione): controllo EGR e relative logiche di stabilizzazione temperature/combustione.
• Diagnostica e sicurezza: rilevazione guasti sensori/attuatori, plausibilità segnali; protezione motore (limitazione potenza/coppia, modalità emergenza); gestione comunicazione CAN.

Applicazioni modelli

• SAME serie Diamond

Difetti tipici

• La centralina non dialoga con lo strumento di diagnosi

• Mancata accensione o spegnimenti sporadici
• La centralina va in protezione

Conclusioni finali

La OE 0281020069 identifica una centralina Bosch EDC16UC40 usata su applicazioni agricole come i trattori SAME Diamond, per la gestione completa di un diesel common rail (coppia, iniezione, rail, aria/turbo, eventuale EGR e diagnostica).

DIPA dispone di una vasta gamma ricambi dedicati al mondo Agri: da quelli relativi ai veicoli a quelli dedicati alle attrezzature ausiliarie. Non solo: dispone di componenti revisionati di resa pari al nuovo con i quali è possibile realizzare un risparmio nella sostituzione fornendo un contributo alla salvaguardia dell’ambiente grazie all’economia circolare. Se il ricambio che fa per te non è disponibile, niente paura: DIPA può revisionare “on demand” il tuo pezzo restituendogli la piena funzionalità e sicurezza in tempi brevi.
