Pannello Di Controllo Motopompa

Difetti Tipici:
Mancato avviamento

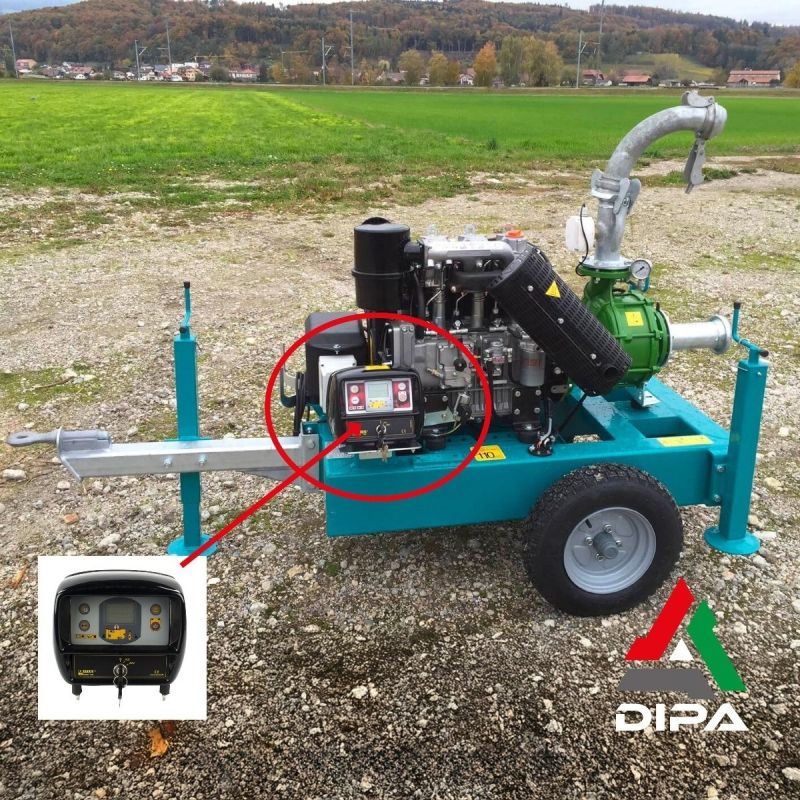

La 211041 identifica un pannello di controllo ELCOS di protezione e comando per motopompe da irrigazione, riconducibile alla piattaforma CEM-250 (famiglia CEM-250/10). È un pannello HMI/PLC dedicato al controllo del motore diesel e della pompa acqua in applicazioni agricole e off-highway; esegue l’avviamento/arresto, monitora i parametri vitali e interviene in arresto di sicurezza in caso di anomalie.

Caratteristiche tecniche

• Tipologia: pannello di controllo e protezione per motopompa (motor-pump control panel)
• Piattaforma: ELCOS CEM-250 (variante /10 la più diffusa)
• Interfaccia: display digitale con strumenti integrati (contaore, manometro pressione olio, termometro acqua/olio, contagiri, voltmetro batteria, indicatore livello carburante)
• Sensori/pilotaggi supportati: pressione olio, temperatura motore, livello carburante, livello liquido raffreddamento, sensore cinghia, pressostato/trasduttore acqua pompa (minima/over-pressure)
• Alimentazione: 12 V DC (versioni per sistemi a 12 V tipiche delle motopompe; disponibili varianti compatibili 24 V su gamma CEM)
• I/O: ingressi digitali/analogici per sonde e pressostati, uscite relè per avviamento e stop, gestione preriscaldo candelette
• Funzioni orarie: timer di lavoro programmabile (fino a ~96 h) e temporizzazioni di avviamento/ritardo allarmi
• Lingue: testi multilingua su display (IT/EN/FR/DE/ES/PT a seconda della release)
• Installazione: montaggio su consolle/cornice macchina, cablaggio fornibile con sonda elettronica pompa

DIPA può intervenire per revisionare questi moduli grazie alla sua esperienza e competenza.

Funzionalità

• Avviamento/arresto automatico del motore pompa, locale o remoto
• Protezione motore con arresto per: bassa pressione olio, sovratemperatura, rottura cinghia, tensione batteria anomala
• Protezione circuito acqua: bassa pressione (cavitazione/mancanza acqua) e sovrapressione pompa
• Sorveglianza carburante: allarme basso livello e/o bassa pressione carburante (se sensore presente)
• Diagnostica a display con memorizzazione eventi/anomalie e messaggi testuali
• Gestione preriscaldo candelette e cicli di auto-test settimanale (su configurazioni abbinate a generatore)
• Programmazione tempi: timer di lavoro e soglie/ritardi allarmi configurabili dall’utente

Applicazioni modelli

• Motopompe da irrigazione con motori diesel.

Difetti tipici

• Mancato avviamento

Conclusioni finali

La ELCOS 211041 è una centralina robusta e diffusa per la gestione sicura delle motopompe: integra strumenti digitali, logiche di avviamento e protezioni motore/idrauliche.

DIPA dispone di una vasta gamma ricambi dedicati al mondo Agri: da quelli relativi ai veicoli a quelli dedicati alle attrezzature ausiliarie. Non solo: dispone di componenti revisionati di resa pari al nuovo con i quali è possibile realizzare un risparmio nella sostituzione fornendo un contributo alla salvaguardia dell’ambiente grazie all’economia circolare. Se il ricambio che fa per te non è disponibile, niente paura: DIPA può revisionare “on demand” il tuo pezzo restituendogli la piena funzionalità e sicurezza in tempi brevi.
