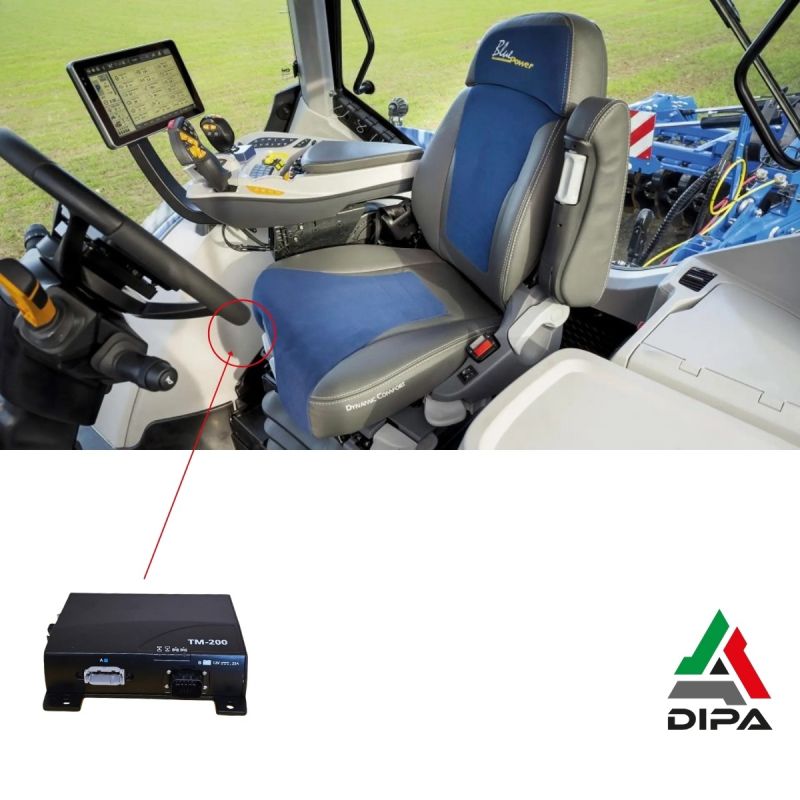

Modulo Ricevitore Gps Trimble TM-200

Difetti Tipici:
Riavvii del sistema per alimentazione che sembra instabile
Il sistema non dialoga col display
Il sistema non riesce a indirizzare il veicolo o non è in grado di eseguire i comandi impostati

Il componente Trimble con codice OE 9506000 è il modulo TM-200. È un’unità che funge da hub per sistemi di agricoltura di precisione: collega il display e centralizza la connettività verso antenna GNSS, modem, reti CAN e segnali input/output necessari per guida assistita/automatica e gestione attrezzature.

In pratica, il TM-200 non è un semplice ricevitore: integra la parte GNSS e mette a disposizione porte e alimentazioni per far dialogare display, antenna, radio/modem e periferiche di macchina.

Caratteristiche tecniche

• Alimentazione ingresso modulo: 9–16 V, fino a 25 A.
• Grado di protezione: IP55.
• Temperatura di lavoro: -40 °C / +65 °C.
• Dimensioni indicative: 209 × 184 × 57 mm (esclusi connettori).
• Peso indicativo: circa 2,54 kg.
• Memoria: Flash 64 MB.
• GNSS integrato: ricevitore 220 canali, compatibile L1/L2 e GLONASS.
• Porta Power/Inputs (Port B) su 14-pin AMPSEAL: alimentazione, CAN, input/output digitali, uscite 12 V (fuse), ignition sense.
• Porta input/output (Port A) su 12-pin DEUTSCH: CAN, RS232, ingressi/uscite digitali, Video In (640×480 NTSC/PAL), uscita 12 V.
• Porta verso display su 8-pin AMPSEAL (alimentazione display e comunicazioni).
• Porta Ethernet secondaria su 8-pin AMPSEAL (comunicazioni e servizi).
• Connettore antenna GNSS TNC con alimentazione antenna (5 V).

DIPA può intervenire per revisionare questi componenti grazie alla sua esperienza e competenza.

Funzionalità

• Funzione hub tra display e impianto di bordo: un solo collegamento display TM-200 e tutte le utenze collegate al modulo.
• Gestione e distribuzione della posizione GNSS (e relative correzioni) al sistema.
• Interfaccia con reti CAN (incluse funzioni legate a ISOBUS e messaggi di macchina).

Applicazioni modelli

• Sistemi con display Trimble TMX-2050 e configurazioni equivalenti dove il TM-200 è previsto come modulo centrale di connettività.
• Allestimenti CNH / Case IH (denominazione  GPS Receiver con codice dedicato).

Difetti tipici

• Riavvii del sistema per alimentazione che sembra instabile.
• Il sistema non dialoga col display.
• Il sistema non riesce a indirizzare il veicolo o non è in grado di eseguire i comandi impostati.

Conclusioni finali

Il Trimble OE 9506000 (TM-200) è un componente chiave perché concentra GNSS, connettività e collegamenti input/output: quando presenta anomalie, spesso l’effetto a bordo è a cascata su tutte le funzioni.

DIPA dispone di una vasta gamma ricambi dedicati al mondo Agri: da quelli relativi ai veicoli a quelli dedicati alle attrezzature ausiliarie. Non solo: dispone di componenti revisionati di resa pari al nuovo con i quali è possibile realizzare un risparmio nella sostituzione fornendo un contributo alla salvaguardia dell’ambiente grazie all’economia circolare. Se il ricambio che fa per te non è disponibile, niente paura: DIPA può revisionare “on demand” il tuo pezzo restituendogli la piena funzionalità e sicurezza in tempi brevi.
