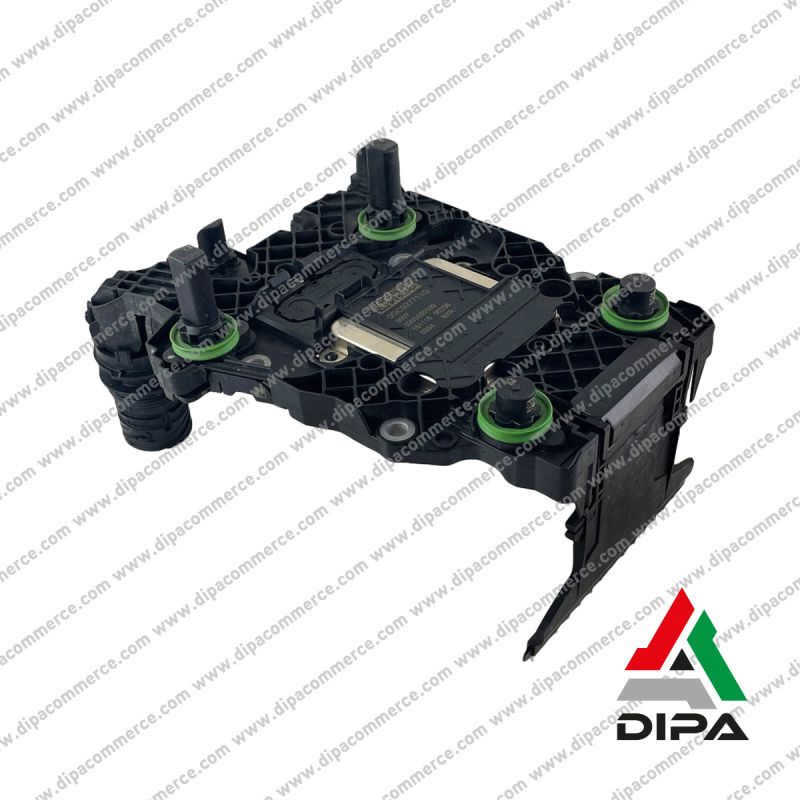

Mechatronics Transmisión DSG 7 Tiguan (5N)
- Código DiPa:
- CMB205R
- Código OEM:
- A2C31067200
- Marca:
- DIPA SPORT
- Cod.Cross:
- Condición:
- Reacondicionado
Advertencias
Debido a un embalaje inadecuado y transportistas descuidados, este producto a menudo llega dañado, causando problemas y malentendidos desagradables.
Por lo tanto, envíe SOLAMENTE la unidad de control electrónico SIN el grupo hidráulico como se muestra en la foto para aligerar el peso y prevenir daños durante el transporte.
Empaque la unidad de control con extremo cuidado como si fuera un artículo de vidrio: no nos haremos responsables si el producto llega dañado.
Errores y defectos típicos
Defectos Típicos:
El vehículo entra en recuperación
La transmisión no engrana las marchas
Códigos de error:
P1735 - 10666 - Sensor de posición del embrague 1, fallo eléctrico
P173500 - Malfunción eléctrica del sensor de posición del embrague 1
P1736 - 10668 - Sensor de posición del embrague 2, fallo eléctrico
P173600 - Malfunción eléctrica del sensor de posición del embrague 2
P173E - Válvula 1 en la sección de transmisión 1 - fallo eléctrico
P173F - Válvula 2 en la sección de transmisión 1 - fallo eléctrico
Aplicaciones
VW
VW TIGUAN (5N_)
| Modelo | Año de producción | Cilindrada | KW | CV | Cilindros | Combustible | Código de motor |
|---|---|---|---|---|---|---|---|
| TIGUAN (5N_), TIGUAN/TIGUAN LIMITED (5N_) | 2007-09-01 - 2018-07-01 | 1968 cc | 103 KW | 140 CV | 4 Cilindros | Diesel | CFFB |
| TIGUAN (5N_), TIGUAN/TIGUAN LIMITED (5N_) | 2007-09-01 - 2018-07-01 | 1984 cc | 125 KW | 170 CV | 4 Cilindros | Gasolina | CCTB |
| TIGUAN (5N_), TIGUAN/TIGUAN LIMITED (5N_) | 2007-09-01 - 2018-07-01 | 1984 cc | 125 KW | 170 CV | 4 Cilindros | Gasolina | CAWA |
| TIGUAN (5N_), TIGUAN/TIGUAN LIMITED (5N_) | 2007-09-01 - 2018-07-01 | 1984 cc | 147 KW | 200 CV | 4 Cilindros | Gasolina | CCZA |
| TIGUAN (5N_), TIGUAN/TIGUAN LIMITED (5N_) | 2007-09-01 - 2018-07-01 | 1984 cc | 147 KW | 200 CV | 4 Cilindros | Gasolina | CCTA |
| TIGUAN (5N_), TIGUAN/TIGUAN LIMITED (5N_) | 2007-09-01 - 2018-07-01 | 1984 cc | 147 KW | 200 CV | 4 Cilindros | Gasolina | CAWB |
| TIGUAN (5N_), TIGUAN/TIGUAN LIMITED (5N_) | 2007-09-01 - 2018-07-01 | 1968 cc | 125 KW | 170 CV | 4 Cilindros | Diesel | CFGB |
| TIGUAN (5N_), TIGUAN/TIGUAN LIMITED (5N_) | 2007-09-01 - 2018-07-01 | 1968 cc | 125 KW | 170 CV | 4 Cilindros | Diesel | CBBB |
| TIGUAN (5N_), TIGUAN/TIGUAN LIMITED (5N_) | 2007-09-01 - 2018-07-01 | 1968 cc | 103 KW | 140 CV | 4 Cilindros | Diesel | CLJA |
| TIGUAN (5N_), TIGUAN/TIGUAN LIMITED (5N_) | 2007-09-01 - 2018-07-01 | 1968 cc | 103 KW | 140 CV | 4 Cilindros | Diesel | CBAB |
| TIGUAN (5N_), TIGUAN/TIGUAN LIMITED (5N_) | 2007-09-01 - 2018-07-01 | 1984 cc | 125 KW | 170 CV | 4 Cilindros | Gasolina | CCZC |
| TIGUAN (5N_), TIGUAN/TIGUAN LIMITED (5N_) | 2007-09-01 - 2018-07-01 | 1390 cc | 110 KW | 150 CV | 4 Cilindros | Gasolina | BWK |
| TIGUAN (5N_), TIGUAN/TIGUAN LIMITED (5N_) | 2007-09-01 - 2018-07-01 | 1390 cc | 110 KW | 150 CV | 4 Cilindros | Gasolina | CAVA |
| TIGUAN (5N_), TIGUAN/TIGUAN LIMITED (5N_) | 2007-09-01 - 2018-07-01 | 1390 cc | 110 KW | 150 CV | 4 Cilindros | Gasolina | CTHA |
| TIGUAN (5N_), TIGUAN/TIGUAN LIMITED (5N_) | 2007-11-01 - 2018-07-01 | 1984 cc | 147 KW | 200 CV | 4 Cilindros | Gasolina | CAWB |
| TIGUAN (5N_), TIGUAN/TIGUAN LIMITED (5N_) | 2007-11-01 - 2018-07-01 | 1968 cc | 100 KW | 136 CV | 4 Cilindros | Diesel | CBAA |
| TIGUAN (5N_), TIGUAN/TIGUAN LIMITED (5N_) | 2007-11-01 - 2018-07-01 | 1968 cc | 100 KW | 136 CV | 4 Cilindros | Diesel | CFFA |
| TIGUAN (5N_), TIGUAN/TIGUAN LIMITED (5N_) | 2007-11-01 - 2018-07-01 | 1984 cc | 147 KW | 200 CV | 4 Cilindros | Gasolina | CCTA |
| TIGUAN (5N_), TIGUAN/TIGUAN LIMITED (5N_) | 2008-02-01 - 2009-08-01 | 1968 cc | 120 KW | 163 CV | 4 Cilindros | Diesel | CBBA |
| TIGUAN (5N_), TIGUAN/TIGUAN LIMITED (5N_) | 2008-03-01 - 2018-07-01 | 1968 cc | 103 KW | 140 CV | 4 Cilindros | Diesel | CBAB |
| TIGUAN (5N_), TIGUAN/TIGUAN LIMITED (5N_) | 2008-03-01 - 2018-07-01 | 1968 cc | 103 KW | 140 CV | 4 Cilindros | Diesel | CFFB |
| TIGUAN (5N_), TIGUAN/TIGUAN LIMITED (5N_) | 2008-05-01 - 2018-07-01 | 1390 cc | 110 KW | 150 CV | 4 Cilindros | Gasolina | BWK |
| TIGUAN (5N_), TIGUAN/TIGUAN LIMITED (5N_) | 2008-05-01 - 2018-07-01 | 1390 cc | 110 KW | 150 CV | 4 Cilindros | Gasolina | CAVA |
| TIGUAN (5N_), TIGUAN/TIGUAN LIMITED (5N_) | 2008-05-01 - 2018-07-01 | 1390 cc | 110 KW | 150 CV | 4 Cilindros | Gasolina | CTHA |
| TIGUAN (5N_), TIGUAN/TIGUAN LIMITED (5N_) | 2010-05-01 - 2018-07-01 | 1968 cc | 81 KW | 110 CV | 4 Cilindros | Diesel | CUVE |
| TIGUAN (5N_), TIGUAN/TIGUAN LIMITED (5N_) | 2010-05-01 - 2018-07-01 | 1968 cc | 81 KW | 110 CV | 4 Cilindros | Diesel | CFFD |
| TIGUAN (5N_), TIGUAN/TIGUAN LIMITED (5N_) | 2010-08-01 - 2018-07-01 | 1390 cc | 90 KW | 122 CV | 4 Cilindros | Gasolina | CAXA |
| TIGUAN (5N_), TIGUAN/TIGUAN LIMITED (5N_) | 2011-05-01 - 2018-07-01 | 1984 cc | 132 KW | 180 CV | 4 Cilindros | Gasolina | CCZD |
| TIGUAN (5N_), TIGUAN/TIGUAN LIMITED (5N_) | 2011-05-01 - 2018-07-01 | 1390 cc | 118 KW | 160 CV | 4 Cilindros | Gasolina | CAVD |
| TIGUAN (5N_), TIGUAN/TIGUAN LIMITED (5N_) | 2011-05-01 - 2018-07-01 | 1390 cc | 118 KW | 160 CV | 4 Cilindros | Gasolina | CTHD |
| TIGUAN (5N_), TIGUAN/TIGUAN LIMITED (5N_) | 2011-05-01 - 2018-07-01 | 1984 cc | 155 KW | 211 CV | 4 Cilindros | Gasolina | CCZB |
| TIGUAN (5N_), TIGUAN/TIGUAN LIMITED (5N_) | 2012-11-01 - 2018-07-01 | 1968 cc | 130 KW | 177 CV | 4 Cilindros | Diesel | CFGC |
| TIGUAN (5N_), TIGUAN/TIGUAN LIMITED (5N_) | 2015-05-01 - 2018-07-01 | 1968 cc | 110 KW | 150 CV | 4 Cilindros | Diesel | CUVC |
| TIGUAN (5N_), TIGUAN/TIGUAN LIMITED (5N_) | 2015-05-01 - 2018-07-01 | 1395 cc | 92 KW | 125 CV | 4 Cilindros | Gasolina | CZDB |
| TIGUAN (5N_), TIGUAN/TIGUAN LIMITED (5N_) | 2015-05-01 - 2018-07-01 | 1968 cc | 135 KW | 184 CV | 4 Cilindros | Diesel | CUWA |
| TIGUAN (5N_), TIGUAN/TIGUAN LIMITED (5N_) | 2015-05-01 - 2018-07-01 | 1395 cc | 110 KW | 150 CV | 4 Cilindros | Gasolina | CZDA |
Información técnica
El código 40464653 identifica una referencia de proveedor (familia Continental/Siemens) asociada con la mecatrónica/TCU de las transmisiones DSG de 7 velocidades DQ500 (0BH/0BT) del Grupo VAG. En la aplicación real, el módulo electrónico está integrado en la unidad mecatrónica y gobierna la gestión y control hidráulico de los embragues K1/K2.
Características técnicas
- Arquitectura: unidad de control electrónico encapsulada en una placa con microcontrolador, controladores para válvulas solenoides proporcionales, sensores de presión interna y sensor de temperatura del aceite.
- Plataforma de transmisión: DSG7 DQ500 con embragues en baño de aceite (familias 0BH/0BT), instalación en la carcasa de la transmisión con acceso a través del cárter/filtros.
- Interfaz: red de tren motriz CAN con ECU de motor/ABS; gestión de protección de componentes, codificación y parámetros de software específicos del vehículo.
- Suministro: mecatrónica “con software”; después de la instalación, se requiere alineación de codificación y Ajustes Básicos (inicialización de embragues/selectores/presión); verificar nivel/calidad del aceite DSG.
- Referencias relacionadas: posibles códigos de proveedor conectados (por ejemplo, serie A2C…, 5WP…); correspondencias típicas de OE del grupo DQ500 (por ejemplo, 0BH325025 con varios sufijos). La compatibilidad siempre debe confirmarse a través de VIN y el índice de software.
DIPA puede intervenir para revisar este componente que es tan importante para el correcto funcionamiento del motor.
Funcionalidad
- Gestión en tiempo real de presiones hidráulicas, acoplamiento de embragues K1/K2 y actuadores de selector para cambios de marcha rápidos y progresivos.
- Coordinación con la ECU del motor para corte de par durante el cambio y estrategias de protección térmica/hidráulica.
- Adaptaciones de desgaste de embragues y autorregulación de presión basada en par, temperatura y estilo de conducción.
- Procedimientos post-intervención: completar Ajustes Básicos a la temperatura de aceite especificada, realineación de codificación, posible desbloqueo de protección de componentes, prueba en carretera con monitoreo de presión/temperatura.
Aplicaciones de modelo
Volkswagen
DIPA recomienda siempre verificar la compatibilidad de la pieza de repuesto antes de la compra.
Defectos típicos
El vehículo entra en recuperación
La transmisión no logra engranar marchas
Códigos de error:
P1735 - 10666 - Sensor de posición del embrague 1, fallo eléctrico
P173500 - Fallo eléctrico Sensor de Posición del Embrague 1
P1736 - 10668 - Sensor de posición del embrague 2, fallo eléctrico
P173600 - Fallo eléctrico Sensor de Posición del Embrague 2
P173E - Válvula 1 en parte de transmisión 1 - fallo eléctrico
P173F - Válvula 2 en parte de transmisión 1 - fallo eléctrico
Conclusiones finales
La referencia 40464653 está asociada con la mecatrónica DQ500 del Grupo VAG como un código de proveedor para el módulo TCU. Durante el reemplazo/reparación, es esencial validar correspondencias de OE e índice de software a través de VIN, restaurar aceite DSG según especificación, realizar Ajustes Básicos completos y verificar en la carretera con monitoreo de presión/temperatura para asegurar la calidad y fiabilidad del cambio a lo largo del tiempo.
DIPA tiene una amplia gama de piezas de repuesto: desde originales hasta de posventa seleccionadas de los mejores fabricantes del mercado. No solo eso: tiene componentes reacondicionados con rendimiento igual al nuevo, lo que permite ahorros en el reemplazo y contribuye a la protección del medio ambiente a través de la economía circular. Si la pieza de repuesto que necesita no está disponible, no se preocupe: DIPA puede reacondicionar su pieza “a demanda”, restaurando su funcionalidad y seguridad completas en poco tiempo.
