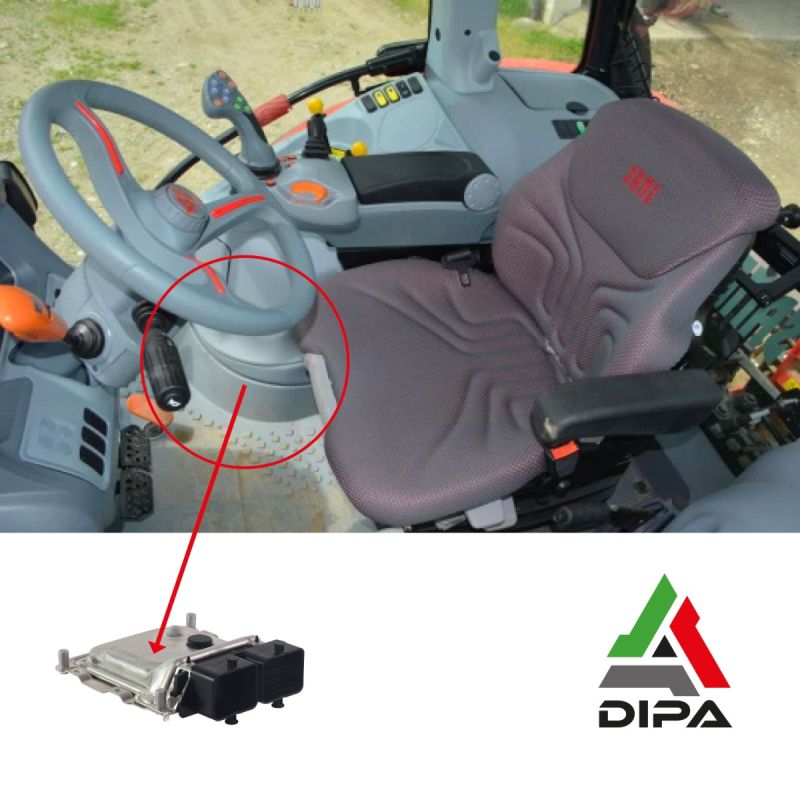

Centralita SRC4-5 para tractores Same Deutz-Fahr

Código DiPa:
CTRLRXR001R
Código OEM:
R917011437
Marca:
DIPA SPORT
Condición:
Reacondicionado
Revisión del sistema electrónico dedicado a la coordinación de la hidráulica de potencia y de los movimientos mecánicos para garantizar órdenes precisas y controladas
To view availability and prices, login or register
Are you a private individual? Find out how we can help you
Aplicaciones
CHEVROLET
CHEVROLET ASTRO Autobus
Modelo Año de producción Cilindrada KW CV Cilindros Combustible Código de motor
ASTRO Autobus 1992-04-01 - 1994-09-01 4300 cc 112 KW 152 CV 6 Cilindros Gasolina LB4
CITROËN
CITROËN JUMPY I Furgone (BS_, BT_, BY_, BZ_)
Modelo Año de producción Cilindrada KW CV Cilindros Combustible Código de motor
DISPATCH I Van (BS_, BT_, BY_, BZ_), JUMPY I Furgone (BS_, BT_, BY_, BZ_) 1995-10-01 - 2000-08-01 1581 cc 58 KW 79 CV 4 Cilindros Gasolina 220 A2.000
DISPATCH I Van (BS_, BT_, BY_, BZ_), JUMPY I Furgone (BS_, BT_, BY_, BZ_) 1995-10-01 - 2000-08-01 1581 cc 58 KW 79 CV 4 Cilindros Gasolina 1580 SPI
DISPATCH I Van (BS_, BT_, BY_, BZ_), JUMPY I Furgone (BS_, BT_, BY_, BZ_) 1998-04-01 - 2006-10-01 1868 cc 51 KW 69 CV 4 Cilindros Diesel WJZ (DW8)
DISPATCH I Van (BS_, BT_, BY_, BZ_), JUMPY I Furgone (BS_, BT_, BY_, BZ_) 1998-04-01 - 2006-10-01 1868 cc 51 KW 69 CV 4 Cilindros Diesel WJY (DW8B)
CITROËN JUMPY I Pianale piatto/Telaio (BU_, BV_, BW_, BX_)
Modelo Año de producción Cilindrada KW CV Cilindros Combustible Código de motor
DISPATCH I Pianale piatto/Telaio (BU_, BV_, BW_, BX_), JUMPY I Pianale piatto/Telaio (BU_, BV_, BW_, BX_) 1999-10-01 - 2006-10-01 1997 cc 69 KW 94 CV 4 Cilindros Diesel RHX (DW10BTED)
DISPATCH I Pianale piatto/Telaio (BU_, BV_, BW_, BX_), JUMPY I Pianale piatto/Telaio (BU_, BV_, BW_, BX_) 1999-10-01 - 2006-10-01 1997 cc 69 KW 94 CV 4 Cilindros Diesel RHX (DW10BTED+)
DEUTZ-FAHR
DEUTZ-FAHR Series 6
Modelo Año de producción Cilindrada KW CV Cilindros Combustible Código de motor
Series 6 2012-01-01 - 6057 cc 135 KW 184 CV Cilindros
Series 6 2012-09-01 - 6057 cc 142 KW 193 CV Cilindros
Series 6 2012-09-01 - 6057 cc 130 KW 177 CV Cilindros
Series 6 2012-09-01 - 4038 cc 122 KW 166 CV Cilindros
Series 6 2012-09-01 - 6057 cc 122 KW 166 CV Cilindros
Series 6 2012-09-01 - 4038 cc 113 KW 154 CV Cilindros
Series 6 2012-09-01 - 6057 cc 113 KW 154 CV Cilindros
Series 6 2012-09-01 - 4038 cc 106 KW 144 CV Cilindros
Series 6 2012-09-01 - 6057 cc 106 KW 144 CV Cilindros
Series 6 2012-09-01 - 4038 cc 94 KW 128 CV Cilindros
Series 6 2012-09-01 - 4038 cc 87 KW 118 CV Cilindros
Series 6 2013-01-01 - 6057 cc 154 KW 209 CV Cilindros
Series 6 2016-01-01 - 6057 cc 121 KW 164 CV Cilindros
Series 6 2016-01-01 - 6057 cc 115 KW 156 CV Cilindros
Series 6 2016-01-01 - 6057 cc 124 KW 169 CV Cilindros
Series 6 2017-02-01 - 6057 cc 156 KW 212 CV Cilindros
Series 6 2017-02-01 - 6057 cc 152 KW 207 CV Cilindros
Series 6 2017-02-01 - 6057 cc 138 KW 188 CV Cilindros
Series 6 2017-02-01 - 4038 cc 120 KW 163 CV Cilindros
Series 6 2017-02-01 - 4038 cc 115 KW 157 CV Cilindros
Series 6 2017-02-01 - 4038 cc 110 KW 149 CV Cilindros
Series 6 2017-11-01 - 3620 cc 92 KW 125 CV Cilindros
Series 6 2017-11-01 - 3620 cc 88 KW 120 CV Cilindros
DEUTZ-FAHR Series 7
Modelo Año de producción Cilindrada KW CV Cilindros Combustible Código de motor
Series 7 2012-01-01 - 6057 cc 162 KW 220 CV Cilindros
Series 7 2012-01-01 - 6057 cc 190 KW 258 CV Cilindros
Series 7 2012-01-01 - 6057 cc 151 KW 205 CV Cilindros
FIAT
FIAT DOBLO Autobus (263_)
Modelo Año de producción Cilindrada KW CV Cilindros Combustible Código de motor
DOBLO Autobus (263_), DOBLO Combi (263_), DOBLO Kombi (263_), DOBLO MPV (263_) 2011-10-01 - 2023-12-01 1368 cc 88 KW 120 CV 4 Cilindros Gasolina 198 A4.000
SAME
SAME FORTIS
Modelo Año de producción Cilindrada KW CV Cilindros Combustible Código de motor
FORTIS 2012-11-01 - 4038 cc 110 KW 149 CV Cilindros
FORTIS 2012-11-01 - 4038 cc 122 KW 166 CV Cilindros
FORTIS 2012-11-01 - 6057 cc 110 KW 150 CV Cilindros
FORTIS 2012-11-01 - 6057 cc 122 KW 166 CV Cilindros
FORTIS 2012-11-01 - 6057 cc 129 KW 175 CV Cilindros
FORTIS 2012-11-01 - 6057 cc 142 KW 193 CV Cilindros
Información técnica

La centralina SRC4-5 codice R917011437 è un’unità elettronica Bosch Rexroth utilizzata in ambito SAME Deutz-Fahr per la gestione di funzioni elettroidrauliche e logiche di controllo macchina. La centralina trova applicazione quindi sui trattori SAME, Deutz-Fahr, Lamborghini Trattori e Hürlimann.

Il componente appartiene alla famiglia BODAS SRC/RC4-5, cioè centraline programmabili per macchine mobili.

Caratteristiche tecniche

  • Famiglia: Bosch Rexroth SRC4-5 / SRC4-5/30.
  • Settore: macchine mobili, veicoli agricoli e sistemi elettroidraulici.
  • Tipologia: centralina elettronica programmabile per gestione ingressi, uscite, CAN Bus e attuatori.
  • Alimentazione: impianti a 12 V o 24 V.
  • Processore: microcontrollore 32 bit TriCore.
  • Frequenza di lavoro: 80 MHz.
  • Comunicazione: due interfacce CAN Bus indipendenti.
  • Uscite di potenza: uscite per elettrovalvole proporzionali e uscite di commutazione.
  • Uscite proporzionali: pilotaggio PWM in corrente per solenoidi proporzionali.

DIPA può intervenire per revisionare questi componenti grazie alla sua esperienza e competenza.

Funzionalità

  • Gestisce funzioni elettroidrauliche del trattore tramite elettrovalvole proporzionali e ON/OFF.
  • Riceve segnali da sensori di posizione, pressione, temperatura, giri, finecorsa e comandi operatore.
  • Comunica con altre centraline della macchina tramite rete CAN Bus.
  • Gestione del sollevatore elettronico posteriore o anteriore, quando previsto dalla configurazione.
  • Comando distributori idraulici elettroidraulici, valvole proporzionali o moduli idraulici ausiliari.
  • Elaborazione segnali provenienti da joystick, pulsanti, potenziometri o moduli di comando.
  • Controllo correnti PWM verso solenoidi proporzionali per ottenere movimenti regolari e modulabili.

Applicazioni modelli

  • SAME Fortis
  • Deutz-Fahr Serie 6/7

Difetti tipici

  • Mancata comunicazione con lo strumento diagnostico.
  • Sollevatore elettronico non funzionante o con movimenti bruschi e non proporzionali.
  • La centralina sembra inattiva anche se alimentata correttamente.

Conclusioni finali

La centralina SRC4-5 SAME Deutz-Fahr codice R917011437 è un modulo elettronico Bosch Rexroth per macchine mobili, utilizzato su applicazioni SDF per la gestione di funzioni elettroidrauliche, segnali sensore, uscite proporzionali, uscite di commutazione e comunicazione CAN Bus. È una centralina tecnica e programmabile, non un semplice relè o modulo passivo.

DIPA dispone di una vasta gamma ricambi dedicati al mondo Agri: da quelli relativi ai veicoli a quelli dedicati alle attrezzature ausiliarie. Non solo: dispone di componenti revisionati di resa pari al nuovo con i quali è possibile realizzare un risparmio nella sostituzione fornendo un contributo alla salvaguardia dell’ambiente grazie all’economia circolare. Se il ricambio che fa per te non è disponibile, niente paura: DIPA può revisionare “on demand” il tuo pezzo restituendogli la piena funzionalità e sicurezza in tempi brevi.
