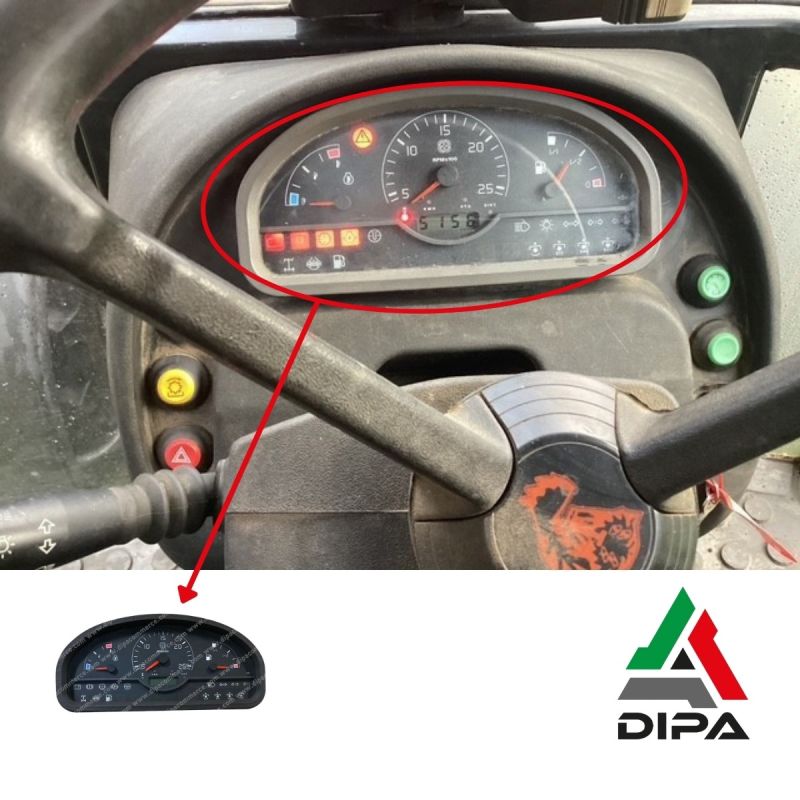

Cuadro de instrumentos para tractores Same, Lamborghini, Hurlimann
- Código DiPa:
- DASH572R
- Código OEM:
- 28339211020
- Marca:
- DIPA SPORT
- Cod.Cross:
- Condición:
- Reacondicionado
Errores y defectos típicos
Defectos típicos:
Mal funcionamiento de la aguja del tacómetro
Malfunción de la aguja del nivel de combustible
Malfunción del indicador de temperatura
Aplicaciones
SAME
SAME DORADO
| Modelo | Año de producción | Cilindrada | KW | CV | Cilindros | Combustible | Código de motor |
|---|---|---|---|---|---|---|---|
| DORADO | 2004-10-01 - 2009-12-01 | 3000 cc | 52 KW | 71 CV | Cilindros | ||
| DORADO | 2004-10-01 - 2009-12-01 | 4000 cc | 55 KW | 75 CV | Cilindros | ||
| DORADO | 2009-09-01 - | 3000 cc | 55 KW | 75 CV | Cilindros | ||
| DORADO | 2009-09-01 - | 3000 cc | 46 KW | 63 CV | Cilindros |
Información técnica
El código OE 28339211020 identifica el cuadro de instrumentos (salpicadero/combinado) empleado en tractores del grupo SDF en las líneas SAME, Lamborghini y Hürlimann. La unidad centraliza las indicaciones de revoluciones del motor, horas de trabajo, velocidad del vehículo, régimen TDF, niveles y testigos de alarma/servicio, con arquitectura mixta analógica/LCD y cableado dedicado.
Características técnicas
- Alimentación 12 V CC con masa dedicada; protecciones internas en alimentación e iluminación.
- Arquitectura híbrida con indicadores analógicos y pantalla LCD central para contadores y mensajes.
- Interfaces mediante conectores multipolares automotrices estancos; cuerpo del instrumento sellado con frontal de policarbonato.
- Entradas: señal de revoluciones del motor (pickup/ECU o terminal W del alternador), velocidad del vehículo (sensor de caja/rueda o radar, cuando esté presente), régimen TDF, nivel de combustible, temperatura del líquido, presión de aceite, alternador/batería y señales de seguridad.
- Salidas: activación de testigos/iconos, zumbador interno y retroiluminación con lógica de dimmer.
- Funciones de lamp-test al arranque, cuentahoras integrado y autodiagnóstico básico con mensajes en pantalla.
DIPA puede intervenir para revisar estos módulos gracias a su experiencia y competencia.
Funcionalidades
- Visualización de revoluciones del motor, horas de trabajo, velocidad del vehículo y régimen TDF (540/1000 según el equipamiento).
- Indicadores analógicos para combustible y temperatura, con testigos para presiones/temperaturas críticas, carga de batería, freno de estacionamiento, 4WD/bloqueo de diferencial, luces y emergencias.
- Zumbador para avisos acústicos y gestión de la retroiluminación.
- Parametrización coherente con modelo/año para curvas de sensores y ajustes de visualización.
Aplicaciones modelos
- SAME Dorado
- Lamborghini y Hürlimann coetáneos (p. ej. Golden, Sprint, XA, XN y derivados de la plataforma).
Defectos típicos
Malfuncionamiento de la aguja del cuentarrevoluciones.
Malfuncionamiento de la aguja del nivel de combustible.
Malfuncionamiento de la aguja de temperatura.
Conclusiones finales
El 28339211020 es el cuadro de instrumentos de referencia para diversas aplicaciones SAME/Lamborghini/Hürlimann de la plataforma SDF. En caso de fallo, el diagnóstico debe partir de las alimentaciones/masas, la integridad de conectores/cableado y la funcionalidad de los sensores clave (revoluciones, velocidad, TDF), con verificación del estado de la pantalla LCD y de la retroiluminación.
DIPA dispone de una amplia gama de repuestos dedicados al mundo Agri: desde los relativos a los vehículos hasta los destinados a los equipos auxiliares. Además, dispone de componentes revisados con rendimiento equivalente al nuevo con los que es posible ahorrar en la sustitución, contribuyendo a la protección del medio ambiente gracias a la economía circular. Si el repuesto que necesitas no está disponible, no te preocupes: DIPA puede revisar 'on demand' tu pieza devolviéndole la plena funcionalidad y seguridad en poco tiempo.
