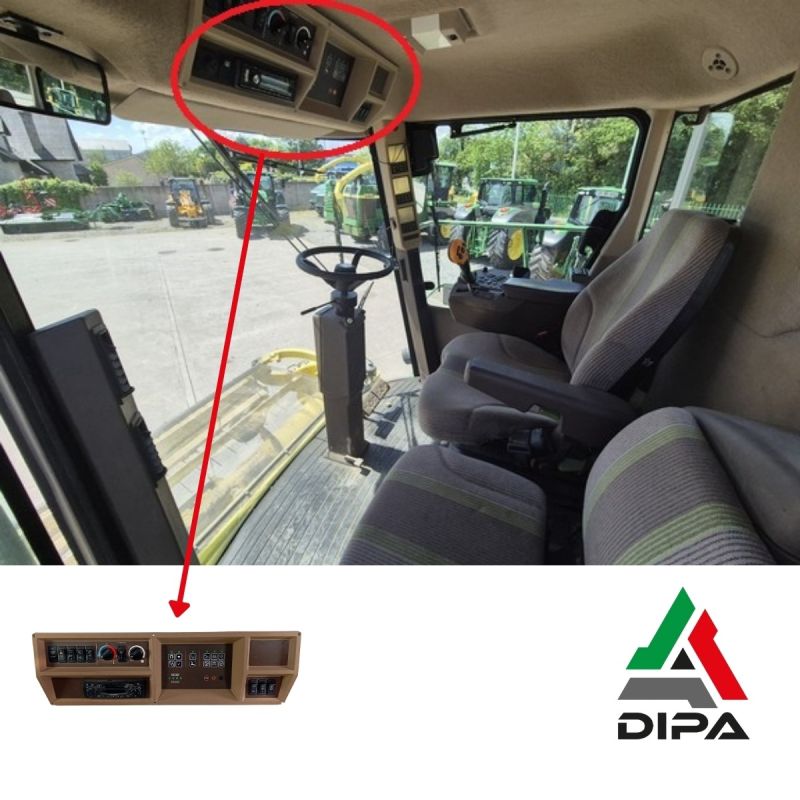

Consola superior de cabina para cosechadora autopropulsada John Deere serie 7000

Defectos típicos:
Mal funcionamiento de las teclas de selección

El código OE H176444 identifica una consola superior de cabina (overhead console) para máquinas John Deere. Es el módulo estructural que aloja los grupos de mandos y los cableados en la parte alta de la cabina, con la función de soporte para paneles de botones/switch, indicadores auxiliares y la posible electrónica dedicada.

Características técnicas

• Estructura en material plástico técnico antiimpactos con acabado interior de cabina.
• Alojamientos para interruptores de balancín y módulos electrónicos dedicados (tarjetas/PCB), con pasacables y puntos de fijación integrados.
• Predisposiciones para conectores multipolares y cableado del equipo.
• Integración con el sistema eléctrico a 12 V de la máquina, con líneas para iluminación de trabajo, balizas, limpiaparabrisas, ventilación/AC u otras funciones a bordo según el equipamiento.
• Fijación mecánica en largueros/techo de la cabina mediante tornillería y clips; desmontaje frontal o desde el techo de la cabina según la serie.

DIPA puede intervenir para revisar estos módulos gracias a su experiencia y competencia.

Funcionalidades

• Disposición de los mandos: aloja y ordena los mandos de servicio más utilizados (luces, balizas, limpiaparabrisas, ventilación, accesorios).
• Encaminamiento del cableado: conduce los haces eléctricos reduciendo vibraciones y rozamientos; mejor accesibilidad para el mantenimiento.
• Protección electrónica: aloja eventuales placas de interfaz/switch board, preservándolas del polvo y la humedad típica del uso agrícola.
• Ergonomía: colocación en la parte alta para libre visibilidad y acceso rápido a los mandos.

Aplicaciones modelos

John Deere cosechadoras autopropulsadas serie 7000.

Defectos típicos

Malfuncionamiento de los botones de selección.

Conclusiones finales

La H176444 es la consola superior de cabina que actúa como soporte y protección para mandos y cableados. Para la sustitución se recomienda: verificar el pinout y layout de los interruptores, recuperación de eventuales tarjetas/PCB.

DIPA dispone de una amplia gama de repuestos: desde los originales hasta los aftermarket seleccionados entre los mejores fabricantes del mercado. Además, dispone de componentes revisados con rendimiento equivalente al nuevo con los que se consigue un ahorro en la sustitución y se contribuye a la preservación del medio ambiente gracias a la economía circular. Si el repuesto que necesitas no está disponible, no te preocupes: DIPA puede revisar “on demand” tu pieza devolviéndole la plena funcionalidad y seguridad en breve plazo.
