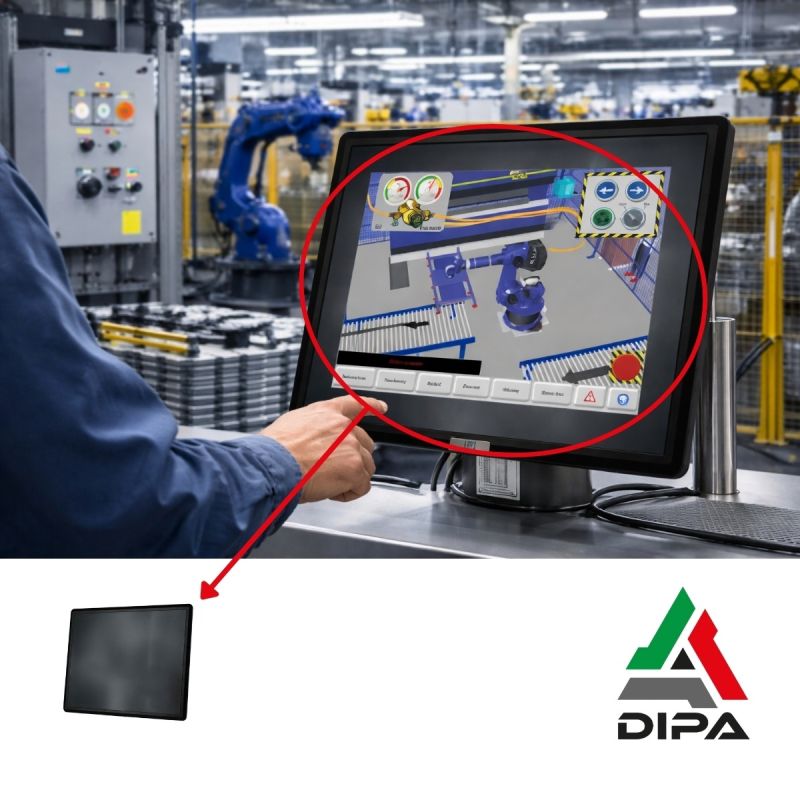

Pantalla táctil iEi DM-F19A 19 pulgadas

Defectos típicos:
Mal funcionamiento del puerto HDMI
La pantalla de cristal líquido es ilegible
La retroiluminación de la pantalla no funciona

El código OE DMF19A identifica una pantalla multifunción industrial de 19" perteneciente a la plataforma IEI DM-F19A. Se trata de un monitor HMI “panel-mount” con frontal de aluminio, táctil integrado (resistivo o PCAP según la versión) y alimentación DC extendida 9–36 V, diseñado para entornos exigentes (IP65 en el frontal). Se emplea como terminal operador/visualizador en automatización, quioscos, POS, building automation y, en el ámbito automotriz, en bancos de prueba y sistemas de diagnóstico/telemetría de taller.

Características técnicas

• Formato LCD: 19", relación 4:3, resolución SXGA 1280×1024
• Luminosidad típica: ~350 cd/m²; relación de contraste ~1000:1
• Tecnología táctil: resistiva USB o PCAP multitáctil USB (según variante)
• Frontal: aluminio inyectado con grado IP65 (solo lado frontal)
• Entradas de vídeo: combinaciones típicas VGA / DVI / DisplayPort; algunas configuraciones incluyen HDMI
• Interfaces: USB 2.0 para el touch; RS-232 reservada (para variantes resistivas)
• Alimentación: 9–36 V DC (jack bloqueable a 12 V en algunas versiones)
• Temperatura de funcionamiento: aproximadamente -20 °C a +60 °C (según la versión)
• MTBF retroiluminación: ~50.000 h
• Montaje: panel-mount con junta frontal; marco negro pintado con pintura en polvo

DIPA puede intervenir para revisar estos módulos gracias a su experiencia y competencia.

Funcionalidades

• HMI/visualización de procesos con touch integrado para mandos a bordo de máquina
• Compatibilidad de alimentación automotriz gracias al rango DC 9–36 V
• Flexibilidad de fuentes: entradas múltiples (VGA/DVI/DP/HDMI según variante)
• Protección frontal contra polvo/salpicaduras (IP65) para entornos de taller/banco de prueba
• Integración rápida en cuadros y paneles gracias al fijado a contrapanal

Aplicaciones del módulo

El DMF19A es un módulo monitor industrial utilizado en: bancos de prueba de motor/transmisión y puestos de diagnóstico de taller, sistemas de telemetría y supervisión para flotas/vehículos industriales, quioscos y sistemas POS en entornos exigentes (aplicaciones no automotrices), cuadros máquina en automatización industrial.

Defectos típicos

• Mal funcionamiento del puerto HDMI
• Pantalla de cristal líquido ilegible
• No funciona la retroiluminación del display

Conclusiones finales

El DMF19A es una pantalla multicapa robusta y duradera, adecuada para talleres e instalaciones donde se requiere un touch fiable, frontal IP65 e entradas de vídeo múltiples. Desde el punto de vista del mantenimiento, las criticidades más frecuentes afectan a puertos de vídeo, touch resistivo, alimentación y retroiluminación: la revisión profesional incluye la sustitución de drivers LED, restauración de conectores/cableado.

DIPA dispone de una amplia gama de repuestos dedicados al mundo Agri: desde los relativos a los vehículos hasta los dedicados a los equipos auxiliares. Además, cuenta con componentes revisados con prestaciones equivalentes a los nuevos, con los que es posible ahorrar en la sustitución y contribuir a la protección del medio ambiente gracias a la economía circular. Si el repuesto que necesitas no está disponible, no te preocupes: DIPA puede revisar bajo demanda tu pieza devolviéndole la plena funcionalidad y seguridad en breve plazo.
