Motor eléctrico Trimble SAM 200 para guía asistida de maquinaria agrícola

Defectos Típicos:
Desgaste de los rodamientos del motor y del reductor
Reducción de la fuerza de dirección
Imprecisión en la dirección o dificultades en la calibración

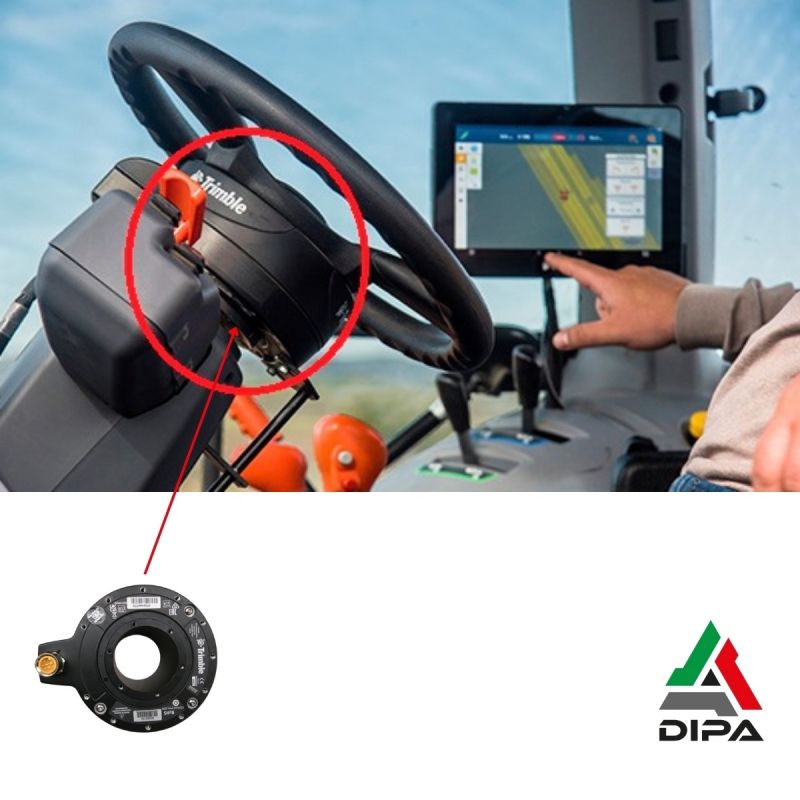

El Trimble SAM-200 es un motor de dirección eléctrico que se instala directamente en la columna de dirección y sustituye el volante original del tractor por un volante dedicado Trimble. Funciona como actuador principal de los sistemas de guiado asistido y automático Trimble (EZ-Pilot, EZ-Pilot Pro y Autopilot Motor Drive), transformando las órdenes calculadas por el sistema de guiado en el movimiento real del volante.

El código OE 8338280 identifica el conjunto completo motor/reductor/electrónica SAM-200 utilizado en numerosos kits de retrofit y aplicaciones OEM en el sector agrícola, en particular en máquinas CNH (Case IH, New Holland, Steyr) y otras marcas. La unidad es compacta, no modifica la instalación hidráulica del vehículo y permite automatizar la dirección manteniendo la configuración original del tractor.

Características técnicas

• Tipología: motor de dirección eléctrico con reductor integrado para accionamiento directo del volante.
• Estructura: bloque único que comprende motor eléctrico, reductor mecánico, electrónica de potencia y control, sensor de posición/encoder.
• Aplicación: actuador de dirección para sistemas Trimble EZ-Pilot, EZ-Pilot Pro y Autopilot Motor Drive.
• Interfaz de control: conexión mediante cableado dedicado al controlador de navegación (NavController, p. ej. NAV III) y a la consola de guiado Trimble instalada en la cabina.
• Alimentación: alimentado por el sistema eléctrico del vehículo (típicamente 12 V), con protecciones por fusible y cableados dedicados en los kits oficiales.

DIPA puede intervenir para revisar estos componentes gracias a su experiencia y competencia.

Funcionalidades

• Automatiza la rotación del volante del tractor siguiendo las trayectorias calculadas por el sistema de guiado (líneas AB, curvas, pasadas paralelas, cabeceras, etc.).
• Mantiene el vehículo en la trazada establecida reduciendo al mínimo solapamientos y faltas de cobertura en labores como siembra, abonado, tratamientos y laboreo del terreno.
• Reduce significativamente la fatiga del operario, que ya no tiene que corregir continuamente la dirección durante la jornada de trabajo.
• Permite un retrofit rápido en muchas máquinas agrícolas, gracias al montaje en la columna existente y a la sustitución únicamente del volante.
• En modo Autopilot Motor Drive ofrece niveles de precisión y respuesta cercanos a los sistemas hidráulicos, aprovechando el mismo motor SAM-200 pero con lógicas de control más avanzadas.
• Soporta actualizaciones de firmware y calibraciones a través de la consola Trimble, permitiendo optimizar el comportamiento de la dirección según el modelo de máquina y las condiciones de trabajo.

Aplicaciones y modelos

El Trimble SAM-200 OE 8338280 se utiliza ampliamente en tractores y máquinas agrícolas predispuestas para los sistemas de guiado Trimble, tanto en retrofit como en configuración OEM con kits dedicados. Muy comunes son los tractores Case IH, New Holland y Steyr equipados con sistemas de guiado Trimble basados en EZ-Pilot o Autopilot Motor Drive.

Defectos típicos

• Desgaste de los rodamientos del motor y del reductor
• Reducción de la fuerza de dirección
• Imprecisión en la dirección o dificultades en la calibración

Conclusiones finales

El Trimble SAM-200 código OE 8338280 es el motor de dirección eléctrico de referencia para los sistemas de guiado Trimble EZ-Pilot, EZ-Pilot Pro y Autopilot Motor Drive. Su instalación sobre el volante lo convierte en una solución extremadamente versátil para el retrofit en numerosos tractores y máquinas agrícolas, garantizando una elevada precisión de guiado y un notable confort para el operario.

La arquitectura compacta, la posibilidad de trabajar en diferentes modos de guiado y su difusión entre las principales marcas del sector agrícola lo convierten en un componente estratégico.

DIPA dispone de una amplia gama de repuestos dedicados al mundo Agri: desde los relacionados con los vehículos hasta los destinados a los equipos auxiliares. Además, cuenta con componentes revisados con rendimiento equivalente al nuevo con los que es posible ahorrar en la sustitución, aportando a la protección del medio ambiente gracias a la economía circular. Si el repuesto que necesitas no está disponible, no te preocupes: DIPA puede revisar tu pieza bajo demanda devolviéndole la plena funcionalidad y seguridad en poco tiempo.
