Engranajes de Doble Embrague DSG 7

Defectos típicos:
El vehículo no se mueve y la bomba hidráulica sigue funcionando
El motor no arranca
La caja de cambios no consigue engranar las marchas
El vehículo entra en modo de recuperación y la marcha queda en N

Códigos de error:
P017B - Caja de cambios bloqueada
P072B - Caja de cambios bloqueada
P073E - Imposible engranar la marcha atrás
P1735 - Error en los parámetros de la caja de cambios
P173A - Sensor de carrera 1 para el actuador de marchas
P173B - Sensor de control
P173C - Sensor de carrera 3 no plausible
P173E - Válvula 1 en el bloqueo de la caja de cambios
P177B - Embrague 1: sensor/interruptor de presión del líquido de la caja de cambios
P17BF - Protección por holgura de la bomba hidráulica activada
P17BF - Protección por holgura de la bomba hidráulica activada
P1895 - ECU defectuosa y sistema CAN-Bus interrumpido
P1895 - Limitación del funcionamiento debido a la caída de presión
P189A - Embrague 1: espacio demasiado pequeño
P189C - Limitación de la función, presurización insuficiente
P284F00 - Válvula 2 en el bloqueo 1 de la caja de cambios
P2850 - Actuador de marchas

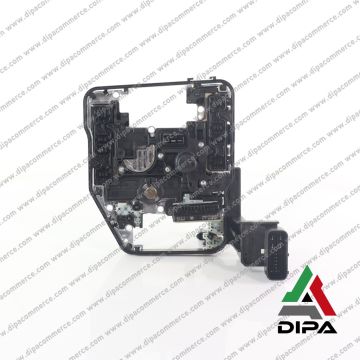

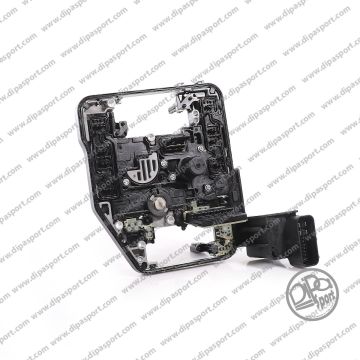

El código 0AM325026E identifica una mecatrónica de la caja DSG de 7 velocidades VAG para transmisiones DQ200, utilizada en vehículos Volkswagen con motor transversal y doble embrague en seco.

La mecatrónica es el conjunto electrónico-hidráulico que controla la caja: integra la centralita de la transmisión, el módulo hidráulico, la bomba eléctrica, el circuito de presión, las electroválvulas y varios sensores internos. Es el componente que gestiona el engranaje de las marchas, el control de los dos embragues, la presión hidráulica y la adaptación de la caja en función de la carga del motor, la velocidad del vehículo, la posición del acelerador y la demanda del conductor.

La caja asociada es la DSG de 7 relaciones DQ200, conocida en el grupo VAG también con la sigla 0AM (evoluciones posteriores: 0CW). Es una caja de doble embrague en seco diseñada para vehículos de par medio-bajo, generalmente hasta aproximadamente 250 Nm.

Características técnicas

• Código de recambio principal: 0AM325026E.
• Familia de caja: DSG 7 marchas DQ200.
• Sigla principal de la caja: 0AM.
• Tipología: doble embrague en seco.
• Disposición del motor: transversal.
• Par nominal de la caja: alrededor de 250 Nm.
• Componente: mecatrónica completa con módulo electrónico TCU y conjunto electrohidráulico.
• Centralita: J743 DSG Transmission Mechatronic.
• Circuito hidráulico de la mecatrónica: separado del circuito de aceite de la caja mecánica.

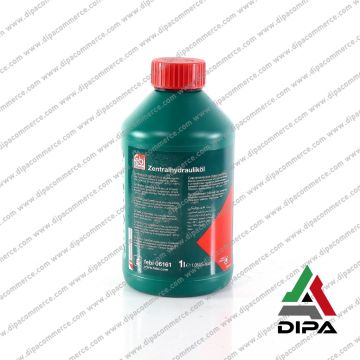

• Fluido de la mecatrónica: aceite hidráulico específico tipo G 004 000 M2, con cantidad orientativa alrededor de 1,0-1,1 litros.
• Circuito de aceite de la caja mecánica: separado del circuito de la mecatrónica, con cantidad orientativa alrededor de 1,6-1,7 litros en caso de intervención.

DIPA puede intervenir para reacondicionar estos componentes gracias a su experiencia y competencia.

Funciones

• Ordena el engranaje de las siete marchas hacia adelante y de la marcha atrás.
• Gestiona los dos embragues en seco de la caja DQ200.
• Coordina el funcionamiento de las dos semi-cajas internas, una dedicada a la serie par de relaciones y la otra a la serie impar.
• Regula la presión hidráulica necesaria para el movimiento de los actuadores.
• Activa la bomba hidráulica eléctrica cuando la presión cae por debajo del valor requerido.
• Desactiva la bomba cuando la presión hidráulica alcanza el valor previsto.
• Controla las electroválvulas de selección de marchas.
• Controla las electroválvulas de mando de embrague K1 y K2.
• Vigila la presión del circuito mediante un sensor integrado.
• Monitorea la temperatura interna de la centralita y del circuito hidráulico.
• Recibe datos del motor, ABS/ESP, palanca selectora, red CAN y cuadro de instrumentos.
• Realiza adaptaciones de los embragues y de los selectores de marcha.
• Gestiona estrategias de protección en caso de presión insuficiente, sobrecalentamiento, error de sensores o anomalía de electroválvulas.
• Puede limitar el funcionamiento de la caja a solo la mitad de la transmisión en presencia de determinadas averías.

Modelos aplicables

• VOLKSWAGEN Golf VII

Averías típicas

• El coche no se mueve y la bomba hidráulica permanece en funcionamiento
• El motor no arranca
• La caja no consigue engranar las marchas
• El vehículo entra en modo recovery y la marcha pasa a N

Códigos de error

• P017B - Caja bloqueada
• P072B - Caja bloqueada
• P073E - Imposible insertar la marcha atrás
• P1735 - Error parámetros de la caja de cambios
• P173A - Sensor de carrera 1 para actuador de marchas
• P173B - Sensor de control
• P173C - Carrera 3 del sensor no plausible
• P173E - Válvula 1 en el bloqueo de la caja
• P177B - Embrague 1 sensor interruptor de presión del líquido de la caja
• P17BF - Bomba hidráulica protección juego activa
• P17BF - Bomba hidráulica protección juego activa
• P1895 - ECU defectuosa y sistema CAN-Bus interrumpido
• P1895 - Limitación de funcionamiento debida a descenso de presión
• P189A - Embrague 1 espacio demasiado pequeño
• P189C - Limitación de función, presurización insuficiente
• P284F00 - Válvula 2 en el bloqueo 1 de la caja
• P2850 - Actuador de marchas

Conclusiones finales

La mecatrónica VAG 0AM325026E es un componente fundamental de la caja DSG de 7 marchas DQ200, porque integra el control electrónico e hidráulico de la transmisión. Gestiona la presión, los embragues, la selección de marchas, los sensores, las electroválvulas y la comunicación con los demás módulos del vehículo.

DIPA dispone de una amplia gama de recambios Automotive: desde los originales hasta los aftermarket seleccionados entre los mejores fabricantes del mercado. Además, cuenta con componentes reacondicionados con rendimiento equiparable al nuevo, con los que se consigue un ahorro en la sustitución y se contribuye a la protección del medio ambiente gracias a la economía circular. Si el recambio que necesitas no está disponible, no te preocupes: DIPA puede reacondicionar "a demanda" tu pieza devolviéndole la plena funcionalidad y seguridad en poco tiempo.
